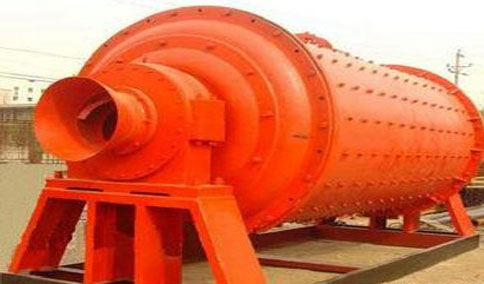

球磨机的类型和结构

更新日期:2013-12-16 09:43:10浏览次数:3629作者:li
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

微信二维码

微信二维码

球磨机是目前应用较广泛的磨矿机械,在许多行业都发挥着比较重要作用。因此,我们有必要对球磨机的类型和结构做一个多方面了解,从而达到合理选择和使用的目的。

一、球磨机的类型

1、根据磨矿介质:球磨机的磨矿介质一般有钢球、钢段和钢棒。装有钢球和钢段的球磨机无需多言,这里主要说一下磨矿介质是钢棒的棒球磨机,也叫管磨机。它的第一仓装的磨矿介质为圆柱形钢棒,后面的仓装的是钢球或者钢段,主要用于湿式磨矿。

2、根据排料方式:按照球磨机的排料方式可把它分为格子型球磨机溢流型球磨机。这也是目前较为主流的分类方式,这里简单说一下二者的各自特点。格子型球磨机的排矿端装有格子板,可以强制排矿,生产能力较大,常用于一段磨矿;溢流型球磨机的排矿端没有格子板装置,磨碎的矿浆需自动溢出,生产能力要比格子型球磨机小,但是磨矿的粒度比格子型球磨机要细,因此常用于2段磨矿或3段磨矿。

3、根据长径比:所谓长径比就是球磨机筒体的长度与直径比例。长径比在2以下的就是球磨机,也叫短磨机。长径比在2-3的为中长磨机,达到4以上的为长磨机,一般会有2-4个仓。

4、根据传动方式:球磨机的传动方式有两种,中心传动式和边缘传动式。中心传动式运转方式是电机通过减速器带动球磨机卸料端口的空心轴使筒体转动。边缘传动式是电机通过减速器带动固定在球磨机卸料端筒体的大齿轮而使筒体转动。

二、球磨机的结构

球磨机还有一种叫法叫做单仓磨,其主要结构为:给矿部、筒体部、排矿部、传动部、轴承部、润滑系统。

球磨机给矿部用于向筒体内部输送原矿和分级机返砂。其给料一般是倾斜式溜槽送料,溜槽和进料部的连接处使用密封装置(用石棉绳、石墨填料密闭)。除了这一方法,还可以在轴颈空心安装螺旋进料器或者勺式给料器,将给料部内的物料挖入进料部。

球磨机的筒体由厚钢板焊接而成,两端焊有法兰盘,分别与磨机端盖联接。筒体上有人孔,在停机的时候可以打开人孔,以便人进去更换衬板、隔板、筛板或者增加一些钢球和钢段。球磨机筒体内部的衬板材质有:高锰钢、高铬铸铁、中锰球铁和橡胶等,目前以高锰钢衬板应用较为广泛。

球磨机的排矿部在空心轴出料端装有斜截头圆锥形铸钢衬套,其上有螺旋叶片,衬套外有一个固定不转动筛网,将磨小的钢球、钢段和矿浆一起筛出。

球磨机的主轴承为空心轴,由半圆型滑动轴承支承。在轴承座的上部有油管,可以向轴承喷润滑油,起到润滑和降温的作用。

球磨机的传动一般都是边缘传动,现在也有了中心传动的。二者在上面的传动方式中已有描述,这里不再说明。

有关球磨机的大致情况就是这些,说起球磨机还得再提一下我国目前的球磨机市场,因为球磨机涉及的技术含量不高,很多厂家都在生产,导致市面上鱼龙混杂,很多人在挑选球磨机时往往眼花缭乱,其实在矿机行业已有20年经验的鑫海矿机生产的球磨机可以说是矿机行业比较品牌产品。
