圆振动筛和直线振动筛的九个区别

更新日期:2017-11-20 16:02:32浏览次数:7886作者:lynn
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

微信二维码

微信二维码

  圆振动筛直线振动筛都是日常生产中应用非常普遍的筛分设备。将他们区分开来的依据就是运行轨迹,圆振动筛的筛上物呈圆形轨迹运动,直线筛的筛上物运动轨迹则为直线型,具体运行轨迹可参看下图:

三种振动筛的运行轨迹

  上图中为您明确表述了三种振动筛的运动轨迹,精细筛分机在破磨生产中应用较少,在这里我们不做过多对比。在进行圆振动筛和直线振动筛的对比之前,我们先来看看他们各自的工作原理:

  圆振动筛工作原理

  电动机通过三角皮带带动使激振器偏心块产生高速旋转,产生很大的离心惯性力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

  直线振动筛工作原理

  利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。

圆振动筛

  除了工作原理上的不同,圆振动筛和直线振动筛的区别我们总结为一下九点:

  1、运动轨迹

  圆振动筛上的物料做圆形运动,直线筛上的物料向前做直线运动。

  2、激振器

  圆振动筛由于激振器是一根轴,利用惯性电机工作,所以又叫单轴振动筛,直线振动筛激振器由两根轴组成,利用振动电机激振的原理工作,所以也称双轴振动筛。

  3、堵孔现象

  圆振动筛的物料在筛面上呈抛物圆形轨迹运动,使物料尽可能的分散从而提高了物料弹跳力,且卡在筛孔中的物料也可以跳出,减少了堵孔现象。

  4、安装布置

  直线振动筛由于筛面倾角小,筛子的高度减小,便于工艺布置。

  5、筛面倾角

  根据物料的颗粒大小,圆振动筛可以变化筛面倾角,从而改变物料沿筛面的运动速度,提高筛机的处理量。一般而言,直线振动筛在生产中的筛面倾角较小。

  6、材质

  一般情况下,圆振筛制作时使用的板材较厚,箱体采用锰钢制作,是为了抵抗筛分过程中物料的冲击力。直线振动筛制作用料则以轻型板材或不锈钢板材为主。

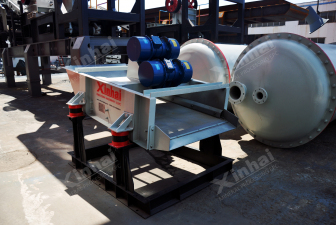

直线振动筛

  7、适用领域

  圆振动筛主要筛分比重大、颗粒大、硬度高的物料,在矿山、煤炭、采石厂等矿山行业用途较广。

  直线筛主要筛分细颗料、比重轻、硬度不高的物料,以干式粉状、细颗粒状或微粉物料为主,通常在食品、化工、建材、医药行业用途较广。

  8、处理能力

  对于圆振动筛而言,由于激振器布置在筛箱重心的上方,故筛箱两端椭圆长轴成下八字形,且给料端椭圆长轴的上端朝向排料方向,有利于物料迅速散开,而排料端椭圆长轴上端逆着排料方向,减轻物料运动速度,有利于难筛物料透筛,且圆弧状的筛面又增大了筛机的有效面积,从而提高其处理能力。

  另外,对于难筛物料,圆振动筛可以使主轴翻转,从而使振动方向同物料运动方向相反,物料沿筛面运动速度降低(在筛面倾角与主轴转速相同的情况下),以提高筛分效率。

  9、环保性

  直线振动筛可采取全封闭结构,无粉尘溢散,更利于保护环境。

  了解了圆振动筛和直线振动筛之间的九个区别,相信您在日常生产中再进行振动筛选型就不会那么盲目了,根据您的项目需求和振动筛处理能力的不同,选择适合您的设备。
