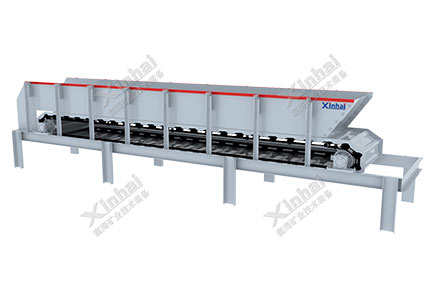

板式给料机

板式给料机

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款抗冲击、输送量大的给料机械。
生产能力
15~217m3/h
产品改进
采用大速比减速机,调速电动机,取消棘轮机构。

产品特点

  • 结构紧凑,质量可靠
  • 用途广泛,工作效率高
  • 设计一流,技术领先


产品结构

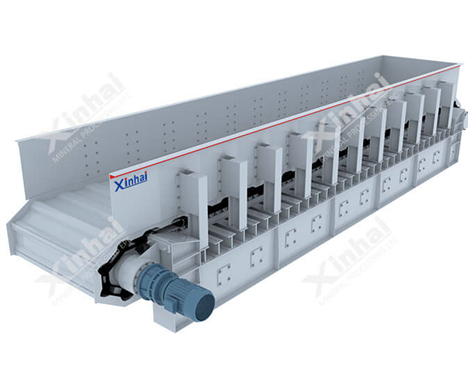

板式给料机

板式给料机分为轻型、中型、重型3种。

常用板式给料机为中型和重型。中型和重型板式给料机主要由以下若干部件组成:

1、传动装置:传动装置包括电动机、减速机、联轴器等。 2、头轮装置包括头部机座、主动轴、链轮、传动轴、前机架等。 3、链条 4、链板 5、尾轮装置:包括链轮、后机架、拉紧装置等。 6、支承与拦板 7、中间架

产品应用

适用于短距离输送给料粒度160mm以下的块状物料。在矿山、选厂、化工、水泥、建材等部门,广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装,也可倾斜安装,其最大向上倾角20度。一般适用于运输松散密度小于1200kg/m3、块重小于140kg、温度350℃以下的物料。

产品FAQ

1、给料机的结构应保证:

(1)维护保养简单,修理装拆方便;

(2)易损件互换性能好;

(3)输送槽具有足够的刚性,能承受料仓物料所施的压力和提高抗热变形能力;

(4)给料机在运行区段不允许撒料,在卸料时不允许物料落入输送槽的回程段中;

(5)传动装置的布置型式将给料机的横向尺寸减至最小;

(6)尾部拉紧装置便于调整和紧固;

(7)能够安装防止输送链逆转的制动装置。

技术参数:

型号

链板

给料粒度(mm) 生产能力(m3/h)

电动机

外形尺寸(mm)长*宽*高 重量(kg)
宽度(mm) 链轮中心距离(mm) 速度(m/s) 型号 功率(kw)
GBH80-22

800

2200 0.025-1.5 ≤300 15-91 Y132M-4 7.5 3840*2853*1185

3722

GBH80-4

800

4000 0.025-1.5 ≤300 15-91 Y132M-4 7.5 5640*2826*1158

4903

GBH100-1.6

1000

1600 0.025-1.5 ≤350 22-131 Y160M-6 7.5 3240*3026*1235

3561

GBH100-3

1000

3000 0.025-1.5 ≤350 22-131 Y160M-6 7.5 4640*3114*1235

4584

GBH120-1.8

1200

1800 0.025-1.5 300-400 35-217 Y160M-6 7.5 3440*3314*1235

3965

GBH120-2.2

1200

2200 0.025-1.5 300-400 35-217 Y160M-6 7.5 3840*3314*1285

4238

GBH120-2.6

1200

2600 0.025-1.5 300-400 35-217 Y160M-6 7.5 4240*3314*1285

4572

GBH120-3

1200

3000 0.025-1.5 300-400 35-217 Y160M-6 7.5 4640*3314*1285

4866

GBH120-4

1200

4000 0.025-1.5 300-400 35-217 Y160M-6 7.5 5640*3314*1285

5706

GBH120-4.5

1200

4500 0.025-1.5 300-400 35-217 Y160M-6 7.5 6140*3314*1285

6114
