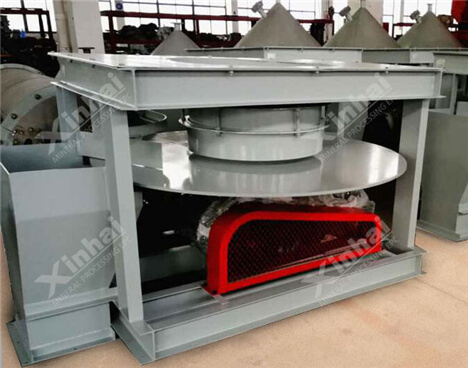

圆盘给料机

圆盘给料机

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款传统的用于粉状物料的连续给料设备。
给料能力
0~88.4t/h
产品改进
可按用户要求配置调速电机,通过调节圆盘转速,调整给矿量。

优势特点

  • 产品运行稳定简单易操作
  • 适用范围广泛,节能高效
  • 承载力大,运转平稳
  • 具有结构简单、给料均匀,使用可靠的优点,如果改变调整套与圆盘之间的距离,可以达到调节给料量的目的

工作原理

圆盘给料机

散状物料从料斗装入受料筒中,物料没受料筒壁借本身自重堆积在圆盘上,用调节螺栓调整套筒与圆盘之间的间隙,可以控制物料在圆盘上的自然堆角。圆盘转动时,物料被圆盘上的卸料刀均匀地刮到圆盘外下落,这样随着圆盘转动,物料便由卸料刀均匀刮入接料斗中。圆盘连续运转,就完成了均匀的给料操作。调整卸料刀与圆盘之间的间隙,也可以控制给料量的多少。工作时,电动机通过皮带轮带动装在蜗杆减速器上的圆盘转动。

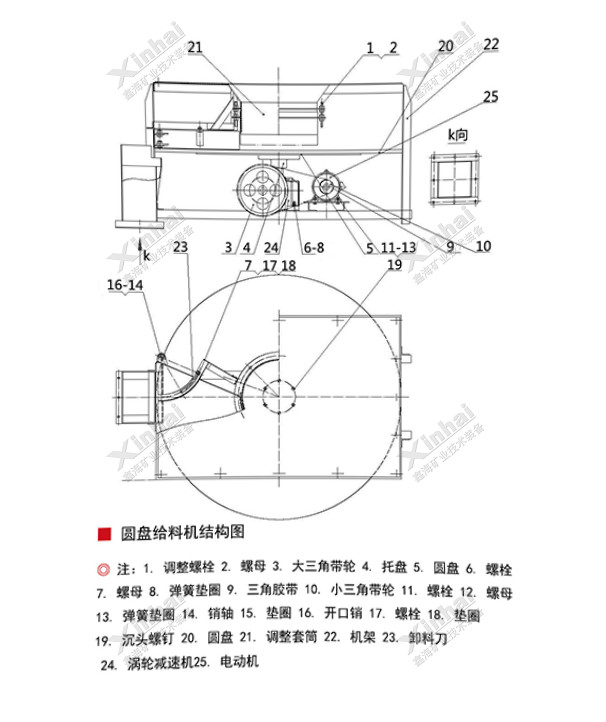

产品结构

圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动,该驱动装置的电磁离合器具有实现给料机的开、停和兼有功能转换的作用。计量带式输送机的带速小于1m/s,为了测定带速设有速度检测装置,为了防止称量辊偏斜设有检测杆进行调整。

产品应用

适用于喂送各种非粘性物料,不适用于流动性好的粉状物料。适合圆盘给料机喂送的物料有:煤粉、水泥、熟料、石灰石、粘土、石膏、炉渣等粉状、粒状或小块状物料,此类给料机适用于空气净化程度要求不高的场合。

产品FAQ

1、常见故障及其产生原因和解决方法

常见故障

产生原因

解决方法

圆盘跳动

圆盘面上的保护衬板松脱或翘起擦刮刀;
有杂物或大块料卡入圆盘面与套筒之间;
竖轴压力轴承损坏;
伞齿轮磨损严重

1.处理衬板,使之平整或将松脱的紧固、磨损的更换;
2.清除杂物及大块物料;
3.更换轴承;
4.更换支承体或立式减速器伞齿轮

排料不均

1.闸刀松动或刮刀支座活动;
带刮刀的套筒底边与圆盘面不平行;
有大块料堵塞排料口;
4.料仓粘料严重

1.固定闸和刮刀支座;
2.调整更换套筒;
3.清除大块物料;
4.畅通料仓

减速机构有异常响声及噪声

轴承损坏;
减速机内缺润滑油;
齿轮损坏

更换轴承;
适量加油;
换齿轮

机壳发热

1.油变质;
2.透气孔不通

1.换油;
2.畅通透气孔

传动轴跳动联轴器发生异常噪声

传动轴瓦磨损;
齿联轴器无油干磨;
支承体槽轴(或立式减速机)轴承损坏;
卧式减速机尾轴轴承损坏;
联轴器损坏

换瓦;
加油;
换轴承;
换轴承;
换联轴器

技术参数:

类型 型号 圆盘直径
(mm)
圆盘转速
(r/min)
最大给料粒度
(mm)
给料能力
(t/h)
电机型号 电机功率
(kw)
重量
(kg)
封闭
吊式
YG300 300 10.0 20 0-1.8 Y80L-4 0.55 115
YG400 400 10.7 0-2.6 Y90L-6 1.1 120
YG500 500 0-3.3 124
YG600 600 10.0 0-5.0 130
YG800 800 9 30 0-8.0 195
YG1000 1000 9 30 0-12 Y90L-4 1.5 263
YG1500 1500 7 40 0-22 Y132M2-6 5.5 755
敞开
吊式
DK600 600 7.53 25 1.8-3.9 Y90L-6 1.1 410
DK800 800 7.53 30 3.5-7.6 600
DK1000 1000 7.50 40 1.8-16.7 Y100L-6 1.5 800
DK1300 1300 6.5 50 4.3-27.9 Y132S-6 3 1110
DK1600 1600 6 60 7.03-48.6 Y132M1-6 4 1980
DK1800 1800 5 70 9.26-60 Y132M2-6 5.5 3070
DK2000 2000 80 13.6-88.4 Y132M2-6 3260
