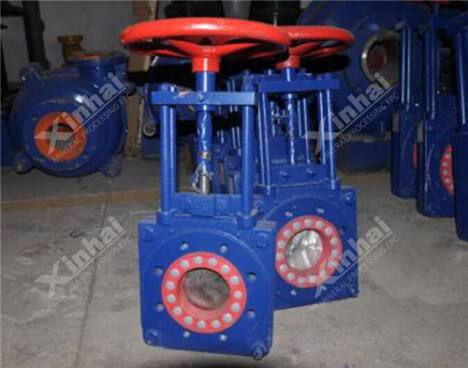

刀闸阀

刀闸阀

产品简介:一款阀芯由国际先进技术研制的耐磨橡制成的无隙闸阀

处理能力:1.6MPa/cm<sup>2</sup>

产品改进:采用液态橡胶技术研制耐磨橡胶做阀衬,其弹性超过80%,保证无隙闸阀与闸板的紧密结合,无泄漏。

优势特点:

夹管阀

使用寿命长,利用纳米配方技术研制的耐磨橡胶,耐磨指数超过128%,相较其他橡胶寿命可延长2-4倍。

密封性能强,内衬的鑫海耐磨橡胶弹性大高于80%,保证密封不泄漏,且不易造成水锤冲击。

流通口不易阻塞,因耐磨橡胶阀衬,表面光滑整齐,阻塞情况几乎为0。

结构简单,易操作,易维修。

无压力损失。

夹管阀

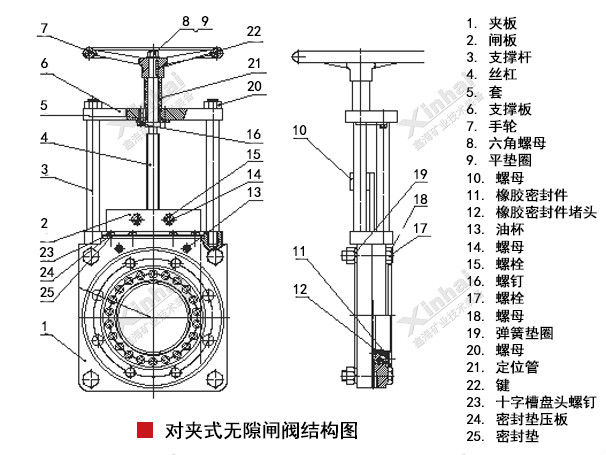

鑫海无隙闸阀(刀闸阀)主要由阀座、阀衬、闸板、支架和驱动装置组成。两阀座在组装预紧力的作用下使阀衬紧密吻合,以形成一段对接的短管,阀门关闭,闸楔入两阀座封面之间,切断流体。

另外,鑫海无隙闸阀可根据用户需求,要求制成电动无隙闸阀和气动无隙闸阀,可现场操作也可进行远程控制,电动无隙闸阀和气动无隙闸阀的结构长度和法兰尺寸一般按国家标准制造,也可根据用户需求制作。

夹管阀

鑫海无隙闸阀可根据压力及腐蚀情况不同,分不锈钢、超高分子量聚乙烯及不锈钢与超高分子量聚乙烯结合三种材质的闸板可供选择;阀体设有注油嘴,可以减少闸板摩擦力,降低阀门启闭力矩;阀衬为鑫海耐磨橡胶模压件,操作、更换、维修更方便。

24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

微信二维码

微信二维码

产品简介

夹管阀

对夹式无隙闸阀为大开大闭形式,需要全开全闭的工况条件下,如旋流器给矿、双回路管道等,主要用于磨蚀性和腐蚀性浆体介质。

产品FAQ

1、阀杆转动不灵活或卡死怎么办?

(1)按照标准调整阀套与阀套之间的间隙。

(2)向阀体注油嘴内和阀杆丝杠上注油。

(3)需按照标准控制阀杆与阀套之间的间隙。

(4)螺纹加工表面粗糙度需控制在标准之内。

2、阀体与阀盖连接处泄露的原因及解应对措施分别是什么?

(1)法兰连接处螺栓紧固不均匀造成法兰的倾斜,或各紧固螺栓的紧力不够,应将法兰对角紧固,力量均匀。

(2)阀体与阀盖连接面有损伤,应注意保护连接面。

(3)垫片损坏或不符合要求,需重新更换质景较好的垫片。

温馨提示

无隙闸阀的适用温度范围是-40-70°。

无隙手动闸阀按承受压力为0.6MPa、1.0Mpa、和1.6Mpa的三种不同分类,分别命名为XWXZF-0.6、XWXZF-1.0、XWXZF-1.6系列无隙闸阀。

技术参数

XWXZF/D-1.6系列鑫海耐磨电动无隙闸阀产品性能规范表

DN 承受的压力(Mpa) 电动装置型号 最大转矩(牛顿.米) 电机功率(KW)
50 1.6 DZ10 100 0.25
65 1.6 DZ10 100 0.25
80 1.6 DZ10 100 0.25
100 1.6 DZ10 200 0.37
125 1.6 DZ10 200 0.37

XWXZF/D-1.6 鑫海耐磨电动无隙闸阀结构尺寸表

DN A D D1 D2 n-Φd B H H1
50 60 165 125 94 4-Φ18 180 546 90
65 60 185 145 112 4-Φ18 200 565 100
80 64 200 160 126 8-Φ18 220 580 110
100 64 220 180 150 8-Φ18 240 610 120
125 70 250 210 178 8-Φ18 270 640 135
