当前位置:首页 >产品展示>磁选设备>磁力滚筒

产品展示/Product display

磁力滚筒

磁力滚筒

索取报价技术咨询

24小时销售热线:15311826765

产品简介
一款用于粗粒强磁性矿物预选的干式磁选设备,也叫磁滑轮。
生产能力
20-600t/h
产品改进
筒体可包鑫海耐磨橡胶,延长使用寿命。

优势特点

磁力滚筒
  • 入料粒度大(450~0mm),可不分级入选。
  • 高强度和高可靠性的机械结构,保证了磁滚筒在各种恶劣环境下的正常工作。

产品简介

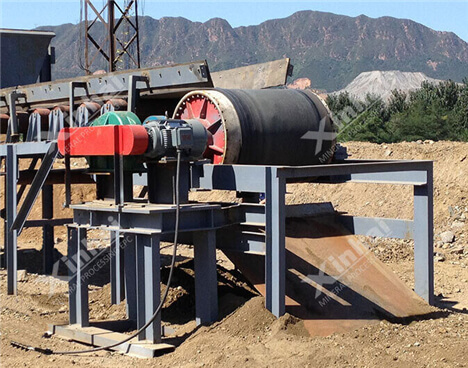

永磁磁力滚筒又称磁滑轮,是一种磁铁矿的磁力预选设备,主要用于矿石进入细碎或磨矿前的预选作业,除去混入矿石中的脉石、围岩等废石,抛尾率一般为10%左右。

工作原理

磁力滚筒

磁力滚筒通常作为运输皮带的传动滚筒,当物料在运输带上经过磁力滚筒时,便得到了分选,磁性物料移动到滚筒顶部时即被吸引,转到底部时自动脱落,而非磁性物料沿水平抛物线轨迹直接落下,磁性物料及非磁性物料将分别进入不同的接料斗中。

产品应用

磁力滚筒

主要适用于以下用途:

1、贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。

2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。

3、用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。

4、燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业。

产品FAQ

1、永磁磁力滚筒的结构?

设备结构:相当于把干式弱磁滚筒装在皮带运输机上代替头轮,或者说在皮带机头轮内装上磁系。磁系包角为360度。主要由:磁系、滚筒、磁轭、铝环、皮带组成。

2、永磁磁力滚筒的发展方向?

(1)设备本身性能参数的优化:通过先进优化软件对其机械结构进行优化,从而可以使结构本身更加合理,大大降低设备的质量,安装检修维护方便,工艺调整灵活等。另外随着磁性材料的不断进步,以及科研人员的不断努力,针对不同矿种、不同粒度,设计合理的磁系,以达到最优的分选效果。

(2)永磁磁力滚筒的大型化:选矿设备大型化是目前发展的一个重要方向,由于大型设备不仅有稳定、优良的分选指标,处理能力大,可以简化工艺流程配置,而且具有操作简单,方便管理,占地面积小,省水、省电,生产成本低等优势,因而有广阔的应用前景。

(3)细粒级干式预选:由于常规永磁磁力滚筒分选粒度较粗,对于细粒级矿物的分选达不到理想的效果,尤其是粉矿,常规磁滚筒分选粉矿时,细粒夹杂严重,为达到较好分选效果,必须使料层变薄,致使处理量下降。

3、永磁磁力滚筒的性能特点?

(1)高性能的复合磁系,磁系采用新型高性能磁性材料钦铁硼磁钢及优质银铁氧体材料,由于磁系结构的改进,改善了整体磁场分布曲线,加大了磁场作用深度,可分选粒度上限为450mm。

(2)适应性能强、应用范围广。永磁磁力滚筒现已实现-450mm铁矿石干式预选,除此之外,还广泛应用于很多领域,比如选矿厂废石回收,钢厂的钢渣处理,水泥厂、电厂、煤炭、港口、建材行业中的原料除铁等。


技术参数:

型 号 筒径
(mm)
筒长
(mm)
皮带宽度
(mm)
筒表平均
磁场强度 (mT)
允许扭矩
(N.m)
分选物料
粒度 (mm)
处理量
(t/h)
机重
(kg)
CT-0404 410 465 400 150-160 1300 10-40 20-30 250
CT-0505 520 500 150 20-40 500
CT-0506 600 500 2100 40-60 600
CT-0507 750 650 2120 60-80 700
CT-0707 750 >160 2860 10-60 80-100 1200
CT-0709 950 800 5500 100 1620
CT-0816 800 1600 1400 9760 1OO-150 2850
CT-1010 1000 970 800 200-210 5590 10-100 150-200 3410
CT-1012 1170 1000 >200 10680 ≤100 200 4010
CT-1014 1400 1200 12810 4600
CT-l0l6 1600 1400 160-210 14920 10-100 150-200 5200
CT-12l0 1200 970 800 8380 4380
CT-1212 1170 1000 >160 10470 ≤100 200 5280
CT-1214 1400 1200 12570 6070
CT-1216 1600 1400 14580 6670
CT-1218 1800 1600 16620 7260
CT-1412 1400 1200 1000 16000 ≤l20 6000
CT-1414 1400 1200 20000 7100
CT-1416 1600 1400 400 25000 ~400 300 9800
CT-1518 1500 1800 1600 ≥450 30000 600 14000
