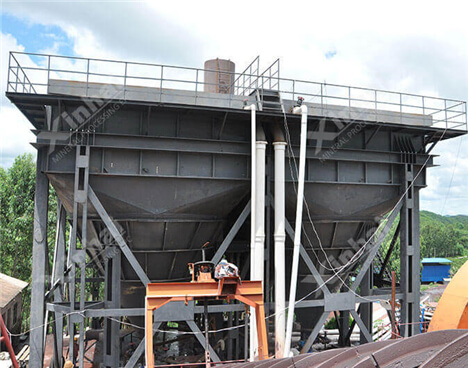

斜板式浓缩机

斜板式浓缩机

索取报价技术咨询

24小时销售热线:15311826765

产品简介
一种在沉降区设计倾斜平行板的矿浆重力浓缩设备。
沉降面积
20~3500m2
产品改进
在斜板浓缩机机壳内的中心安装搅拌装置,在锥斗区外壁上设置有振动器,加快絮团浓缩的同时也防止矿浆的堵塞。

优势特点

  • 机壳外振动器通过高频振动和冲击能有效消除物料在料仓内的堵塞现象,使物料顺利排出。
  • 增设底流阀,将其关闭或调小能将物料振实,从而提高底流浓度。
  • 浓缩机中置入若干斜板组架,更适于设备大型化和降低设备高度,提高处理能力2~3倍。

工作原理

 斜板式浓缩机


整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群,斜板组群由若干个相互独立的斜板单元构成,处理物料由斜板单元下端两侧进入,斜板组群上方有一贯通全长的溢流槽,槽底开有节流孔,造成外排溢流的水力背压,保证各斜板单元载荷均匀,防止径向紊流。侧向半逆流的给料方式,能使下沉的固体颗粒、上行的澄清液各行其道,互不干扰,沿斜板下滑的浓泥进入下部锥体后,压缩脱水,并靠重力外排,亦可借助于机械振动使浓泥顺利外排。



斜板浓缩机主要用于细粒煤泥和浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。

产品FAQ


1、当前选矿厂常用的浓缩机主要有哪几种?

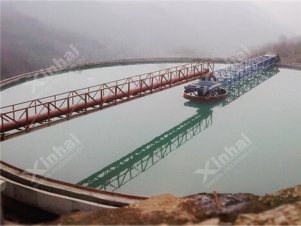

(1)普通浓缩机:普通浓缩机是选矿厂应用最多的浓缩设备,按其传动方式分为中心传动式和周边传动式;按其工作面数量又可分为单层、双层和多层浓缩机。这类浓缩机由于其直径较大,故占地面积大,且单位面积生产能力也较低。

(2)倾斜板浓缩机:倾斜板浓缩机是在普通浓缩机的圆筒池偏上部分,沿圆周方向装设了许多向浓缩机中央倾斜,与水平夹角约为60°的倾斜板。这些措施加速了矿粒的分离,缩短了物料沉降时间,强化了分离沉降过程,提高了浓缩效率,减少了基建投资,生产能力可提高约3倍。

(3)高效浓缩机:高效浓缩机除在浓缩机中装有倾斜板外,它具有专门的絮凝剂添加机构。其直径可缩小为普通浓缩机的1/3-1/2,占地仅为普通浓缩机的1/9-1/4,而单位面积处理能力却增加了几十倍,是日益获得广泛应用的新型浓缩机。

2、倾斜板浓缩机的板间距离及倾斜角度如何设定?

倾斜板间距离处于极限距离下,可以增加同一设备的处理能力,但过小的间距容易堵塞,通常板间距离必须大于10mm,处理煤泥时常用50mm,也有采用80mm的。减少倾角,有利于分离,但倾角过小不仅排料困难,而且也不利于颗粒在板上的沉积,通常角度在45~55度范围内选择。

技术参数:

XBNZ型产品规格表

型号 外形尺寸(毫米) 容积 机重
(沉降面积/倾角) A B C C1 C2 (m3) (Kg)
20/45° 3127 1550 3976 2270 / 3.9 2116
30/45° 3360 1880 4582 2900 / 7 2436
50/45° 4180 2220 5865 3620 1000 11.6 3632
100/45° 4922 2902 6636 2900 2900
20/55° 2860 1550 4200 2270 / 3.9 1611
30/55° 3159 1880 4823 2900   7
50/55° 3862 2218 6143 3620 1000 11.6 4128
100/55° 4588 2902 6916 4316 1000   6538
XBNY型产品规格表
规格(内径m) 6 59 12 15 22 30
沉降面积(m2) 180 270 450~750 700~1200 2200 3500
