直筒节能格子型球磨机

直筒节能格子型球磨机

索取报价技术咨询

24小时销售热线:15311826765

产品简介
一款采用滚动轴承的、高效节能型球磨机。
处理能力
最高可达160t/h
产品改进
鑫海直筒节能格子型球磨机采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。

优势特点

节能型球磨机
  • 传动采用大型双列调心滚子轴承代替滑动轴承,摩擦力大大降低,启动容易、节能20-30%。
  • 采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。
  • 大排矿口,生产能力大。
  • 直径2.1米以下磨机采用整体机架,便于土建施工和设备安装。
  • 油雾润滑装置,保证大小齿轮润滑可靠。

产品简介

直筒节能格子型球磨机是由烟台鑫海研制的节能型球磨机产品之一,具有启动容易、节能20-30%;采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗;并且采用大排矿口,提高生产能力等优势。磨矿产品粒度粗,常用于一段磨矿。

工作原理

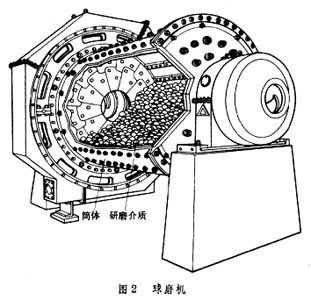

直筒节能格子型球磨机主要部件是一个直径较小而长度较大的筒体,通过传动装置使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断給入物料,其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。湿磨时,物料被水流带出;干磨时,物料被气流带出。节能球磨机设备在出料端有排料格子,磨机依靠格子板强制排矿,筒体内矿浆面低,减轻矿石过磨,并防止钢球排出。在相同生产条件下,生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承,节能显著。


产品结构

节能型球磨机

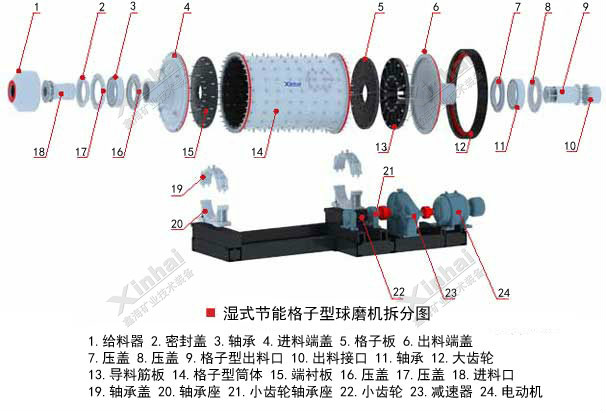

节能球磨机设备由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

磨矿产品粒度粗,常用于一段磨矿。

产品FAQ

1、如何安装节能球磨机设备?

(1)在安装前必须清点零件的数量。检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤,并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。

(2)安装时要在固定接触表面上涂以干油,在活动表面涂以稀油。

(3)球磨机必须安装在稳固的钢筋混凝土基础上,基础的深度用户可根据当地的地质条件决定。

(4)为了基础不受损坏,在基础上部必须覆盖护板,该件由用户自备。

2、球磨机如何选择型号?

(1)应根据工厂的规模,技术力量和维修能力等具体情况来决定。

(2)一般大型磨机操作强度大,单位功耗低,但设备笨重,安装维修比较困难,在使用上不够机动灵活。

(3)中、小型磨机体积较小,重量较轻,机动灵活,适应性强,安装和维修方便,但操作强度较小,单位功耗偏高。

(4)磨机的数量根据所需要处理的物料量和每台磨机的生产能力,由计算确定,并应注意留有适当的备用数。

技术参数:

节能型格子球磨机技术参数表

型号 筒体直径(mm) 筒体长度(mm) 电机型号 电机功率(kw) 长(mm) 宽(mm) 高(mm) 处理能力(t/h) 有效容积(m3 最大装球量(t) 重量(kg)
MQGg1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17-4.1 1.14 2.4 9610
MQGg1224 1200 2400 Y280M-8 45 5745 2104 1690 0.26-6.25 2.28 4.8 11615
MQGg1240 1200 4000 JR117-8 80 7990 2210 2262 0.34-8.3 3.8 7.8 15932
MQGg1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4-4.5 2.2 5 17125
MQGg1530 1500 3000 JR117-8 80 7253 3075 2280 2.8-9 4.5 10 21425
MQGg1545 1500 4500 JR127-8 130 8389 3075 2280 3.5-12.5 6.75 14 27346
MQGg1830 1800 3000 JR136-8 180 8250 3620 2785 4.5-27 6.65 14 31850
MQGg1857 1800 5700 JR137-8 210 11009 3620 2785 6-40 12.5 24 42096
MQGg3231 3200 3100 TDMK500-36 500 12750 6750 5150 14-180 21.4 45 115430
MQGg3245 3200 4500 TDMK800-36 800 14150 6750 5150 20-230 31 65 136921
MQGg3254 3200 5400 TDMK800-36 800 15050 6750 5150 20-230 37 73 148694
MQGg2122 2100 2200 JR127-8 130 7420 4225 3083 5-29 6.6     15 42311
MQGg2130 2100 3000 JR136-8 180 8220 4225 3083 6.5-36 9 20 43100
MQGg2136 2100 3600 JR137-8 210 8820 4225 3083 7.5-42 10.8 22 45191
MQGg2145 2100 4500 JR137-6 280 10350 3764 3083 10-45 13.5 25 52416
MQGg2230 2200 3000 JR137-8 210 8220 3864 3183 7.5-45 9.8 20.6 44600
MQGg2430 2400 3000 JR138-8 280 9024 4836 3630 7.2-92 12.1 25 59517
MQGg2721 2700 2100 JR138-8 245 8300 4786.4 3495 7.2-84 10.7 23 75440
MQGg2727 2700 2700 JR137-6 280 8901 4786.4 3495 7-110 13.8 29 80092
MQGg2732 2700 3200 JR157-8 320 10509 5150 3620 8-120 16.3 32 92071
MQGg2736 2700 3600 JR1512-8 380 10764 5150 3620 12-145 18.4 39 95271
MQGg2740 2700 4000 JR1512-8 380 10870 5150 3620 12.5-152 20.4 41 98454
MQGg2747 2700 4700 JR1512-8 380 11859 5150 3620 13-170 24 45 96475
MQGg2836 2800 3600 JR148-8 400 10964 5350 3670 13-160 19.7 41 106350

节能型溢流型球磨机技术参数表

型号 筒体直径(mm) 筒体长度(mm) 电机型号 电机功率(kw) 长(mm) 宽(mm) 高(mm) 处理能力(t/h) 有效容积(m3 最大装球量(t) 重量(kg)
MQYg1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17-4.1 1.14 1.9 9610
MQYg1224 1200 2400 Y280M-8 45 5745 2104 1690 0.26-6.25 2.28 3.8 11615
MQYg1240 1200 4000 JR117-8 80 7990 2210 2262 0.34-8.3 3.8 7 15932
MQYg1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4-4.5 2.2 4.2 17125
MQYg1530 1500 3000 JR117-8 80 7253 3075 2280 2.8-9 4.5 8.4 21425
MQYg1545 1500 4500 JR127-8 130 8389 3075 2280 3.5-12.5 6.75 12 27346
MQYg1830 1800 3000 JR136-8 180 8250 3620 2785 4.5-27 6.65 12 31850
MQYg1857 1800 5700 JR137-8 210 11009 3620 2785 6-40 12.5 22 42096
MQYg3231 3200 3100 TDMK500-36 500 12750 6750 5150 14-180 21.4 40 115430
MQYg3245 3200 4500 TDMK630-36 630 14150 6750 5150 20-230 31 57 136921
MQYg3254 3200 5400 TDMK800-36 800 15050 6750 5150 20-230 37 69 148694
MQYg2122 2100 2200 JR127-8 130 7420 4225 3083 5-29 6.6     12 42311
MQYg2130 2100 3000 JR136-8 180 8220 4225 3083 6.5-36 9 18 43100
MQYg2136 2100 3600 JR137-8 210 8820 4225 3083 7.5-42 10.8 20 45191
MQYg2145 2100 4500 JR137-6 280 10350 3764 3083 10-45 13.5 23.6 52416
MQYg2230 2200 3000 JR137-8 210 8220 3864 3183 7.5-45 9.8 22.5 44600
MQYg2430 2400 3000 JR138-8 280 9024 4836 3630 7.2-92 12.1 22.5 59517
MQYg2721 2700 2100 JR138-8 245 8300 4786.4 3495 7.2-84 10.7 20 75440
MQYg2727 2700 2700 JR137-6 280 8901 4786.4 3495 7-110 13.8 25.6 80092
MQYg2732 2700 3200 JR157-8 320 10509 5150 3620 8-120 16.3 30 92071
MQYg2736 2700 3600 JR1512-8 380 10764 5150 3620 12-145 18.4 34 95271
MQYg2740 2700 4000 JR1512-8 380 10870 5150 3620 12.5-152 20.4 38 98454
MQYg2747 2700 4700 JR1512-8 380 11859 5150 3620 13-170 24 45 96475
MQYg2836 2800 3600 JR148-8 400 10964 5350 3670 13-160 19.7 41 10635
