350水力旋流器,旋流器直径

更新日期:2016-10-21 14:08:06 浏览次数:1798 作者:gao

旋流器直径

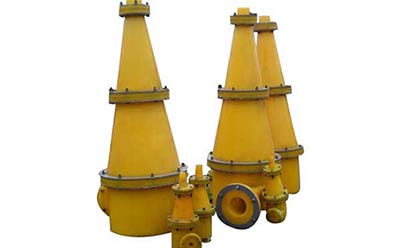

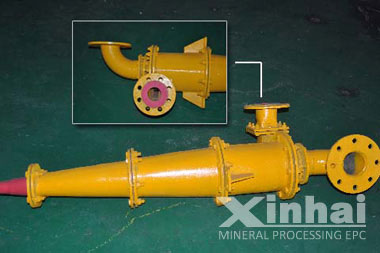

350水力旋流器介绍:350水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后虽二次上旋涡流排出。

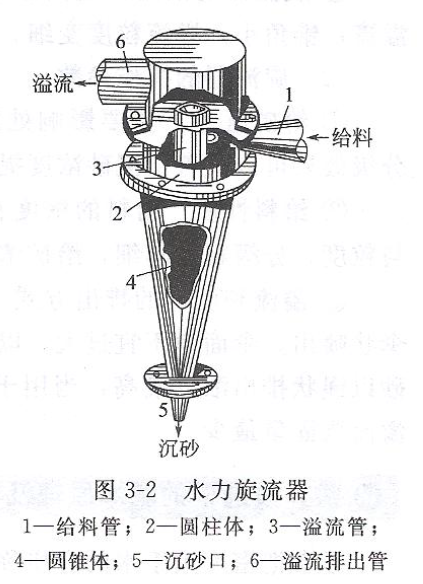

350水力旋流器的构造:上部为圆锥形。在圆柱形筒体上装有与筒壁呈切线方向的给矿管。圆锥上部装有与圆柱部分相连通的中心溢流管。溢流管的上端则通过缓冲室或直接与外部管道联接以排出溢流。在圆锥形底部装有沉砂咀,以排出粗粒沉砂。为了减不磨损,可在给矿口、沉砂咀及筒体内壁衬以耐磨橡胶或用辉绿岩、铸石、碳化硅等耐磨材料。

旋流器直径


350水力旋流器应用与原理:350水力旋流器广泛用于有色和黑色金属矿磨矿流程中的分级作业,同时还可以用来选金、浓缩、尾矿堆坝、高岭土分选、选煤、纸浆除渣等作业。350水力旋流器具有设备体积小、占地面积小、常年耗电量少、分级效率高、生产能力大、无运转部件、维修工作量小等优点。

350水力旋流器是在入料矿浆流产生的离心力来进行固液分离的,质量大的颗粒向旋流器器壁运动,沿圆锥段筒壁呈螺旋形向下加速运动,由350水力旋流器底端沉沙口排出,质量小的颗粒在轴向速度场力的作用下,向350水力旋流器中心运动,经溢流管排出。

旋流器直径

旋流器直径计算:双锥旋流器几何尺寸比例为D/ Dc = 2 , di/ Dc = 0. 35 , du/ Dc = 0.5 , do/ Dc ≤0. 14 , lcyl/ Dc = 2, l u/ Dc = 20 ,大锥锥度为20°,小锥锥度为1. 5°. Dc:是公称直径 D:圆柱段直径
单锥旋流器尺寸比例 di/ Dc = 0. 25 , du/ Dc = 0. 33 , do/ Dc = 0. 028 ,lcyl/ Dc = 1 , l u/ Dc = 18 ,锥夹角为6°.
