陶瓷过滤机

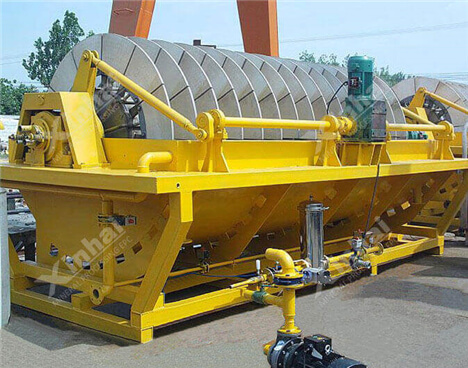

陶瓷过滤机

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款依靠微孔陶瓷进行真空脱水的过滤机。
过滤面积
1~150m2
产品改进
利用微孔陶瓷做过滤介质,能耗节省约90%以上。

优势特点

  • 空度(真空度0.09~0.098MPa),滤饼水分低。
  • 加含固量<50ppm。可反复利用,减少排放。
  • 与过滤设备相比能耗节省约90%以上,运行成本低。
  • 与传统陶瓷过滤机相比增加了滤饼洗涤,适用需洗涤的物料。
  • PLC、微机结合自动阀门控制,自动化程度高,降低劳动强度。
  • 紧凑,占地面积小,安装维护方便。
  • 先进的排液系统,可适合任何工况条件下使用。

工作原理

 陶瓷过滤机

吸浆区:工作时浸没在料浆的过滤板在毛细作用下结合真空压力,表面吸附成一层滤饼,滤液通过滤板进分配阀至排液罐。

淋洗区:滤饼转出料浆斗后,对滤饼进行喷淋洗涤。

干燥区:滤饼继续在高真空力的作用下脱水。

卸料区:进入无真空的情况下,刮刀自动卸料。

反冲洗:工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后,采用超声波配合低浓度酸混合清洗,保持陶瓷板的高效使用。

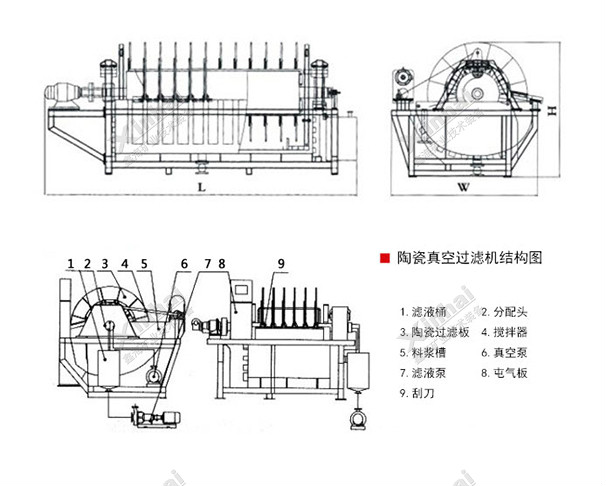

产品结构图

 陶瓷过滤机

陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系 统、滤液排放系统、刮料系统、发冲洗系统、联合清洗(超声波清洗、自动配酸清洗)系统、全自动控制系统、槽体、机架几部分组成。

目前已广泛应用于矿山有色金属、稀有金属、黑色金属,非金属等精矿及尾矿脱水,化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。

矿种 粒径分布 给料浓度 处理量kg.(m2h)-1 滤饼水分%
金精矿 -200~-325目 50~60 900~1500 6.5~11.5
金尾矿 -200~-400目 45~60 400~600 13~16
铜精矿 -200~-325目 45~60 600~900 6.5~12
铁精矿 -200~-325目 40~60 850~1500 6~10
锌精矿 -200~-325目 50~60 750~900 6.5~12
铅精矿 -200~-400目 50~65 650~800 10~12
铝土矿 -200~-325目 50~60 350~450 10.5~12
铅锌尾矿 -200~-325目 50~65 350~550 12~16
氰化渣 -325~-450目 50~60 350~550 21~24
硫精矿 -200目占80% 50~65 350~790 8~12
镍精矿 -200~-325目 55~60 300~600 10~12
精煤 -200目占80% 50~65 550~930 18~20
氧化锌 -200目占75% 55~65 620~1200 8~12
萤石粉 -200目占60% 55~65 750~900 8~12

产品FAQ

常见的故障及发生原因

影响陶瓷过滤机作业率的因素主要有:陶瓷板的酸洗和故障时间。因此要提高其作业率,就必须减少故障时间。

常见的故障有:

1、真空度低,不能满足生产要求。主要原因是真空管路泄漏、真空泵循环水不够、真空泵叶轮磨损、分配头磨损、陶瓷板破损、滤液桶排水阀未关紧、矿浆槽料位较低;

2、反冲洗水压力低或者波动。主要原因是反冲洗水管路系统堵塞或泄露、分配头磨损;

3、滤液桶液位居高不下。主要原因是循环水泵叶轮或泵壳磨损、气压不足以致排水阀无法打开或排水阀本身故障、滤液桶与循环水泵之间的管路有泄漏;

4、超声波清洗时陶瓷板清洗不干净。主要原因是电源箱有故障、电源保险烧坏、线路老化、换能头烧坏、超声盒击穿、矿浆槽水位过低;

5、酸泵工作不正常及反冲洗水倒回酸桶。主要原因酸泵开关未打开、隔膜磨损、频率过低、酸管和反冲洗水管连接的单向阀磨损。

技术参数:

型号 过滤面积/m2 滤盘/圈 滤板数量/块 槽体容积/m3 装机功率/KW 运行功率/Kw 主机(L×W×H)/m
TC-1 1 1 12 0.21 3.5 2.0 1.6×1.4×1.5
TC-4 4 2 24 1.0 7.0 3.0 2.4×2.5×2.1
TC-6 6 2 24 1.2 7.0 6.0 2.4×2.9×2.5
TC-9 9 3 36 1.7 9.0 7.0 2.7×2.9×2.5
TC-12 12 4 48 2.2 11.0 7.5 3.0×2.9×2.5
TC-15 15 5 60 2.7 11.5 8.0 3.3×3.0×2.5
TC-21 21 7 84 4.0 13.5 9.0 4.6×3.0×2.6
TC-24 24 8 96 4.5 16.5 10.5 4.9×3.0×2.6
TC-27 27 9 108 5.0 17.0 11.0 5.2×3.0×2.6
TC-30 30 10 120 5.5 17.5 11.5 5.5×3.0×2.6
TC-36 36 12 144 7.0 23.0 16.0 6.6×3.0×2.6
TC-45 45 15 180 8.5 25.0 19.0 7.5×3.0×2.6
TC-60 60 15 180 12.5 33.0 22.0 7.5×3.3×3.0
TC-80 80 20 240 16.2 40.0 24.0 9.0×3.3×3.0
TC-102 102 17 204 18.5 53.0 35.0 8.8×3.6×3.3
TC-120 120 20 240 20 60.0 40.0 9.7×3.6×3.3
TC-150 150 25 300 24 75.0 47.0 11.2×3.6×3.3
