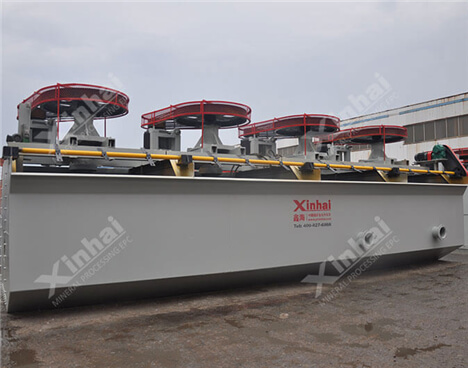

KYF型充气式浮选机

KYF型充气式浮选机

索取报价技术咨询

24小时销售热线:15311826765

产品简介
一款不吸浆的充气机械搅拌式浮选机(参照芬兰奥托昆普OK型浮选机设计)。
有效容积
1~38m3
产品改进
叶片后倾式锥形叶轮,结构简单,搅拌能力强,能耗低;
在叶轮腔中装置了多孔圆筒形空气分配器,空气分散均匀;
采用U形槽体,尾砂沉积少;

优势特点

  • 功耗很小,可节能30-50%
  • 矿粒悬浮好,浮选指标高
  • 易损件磨损轻,寿命长
  • 机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置。
  • 可与XCF型浮选机构成联合浮选机组作直流槽。

工作原理

KYF型充气式浮选机的叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。

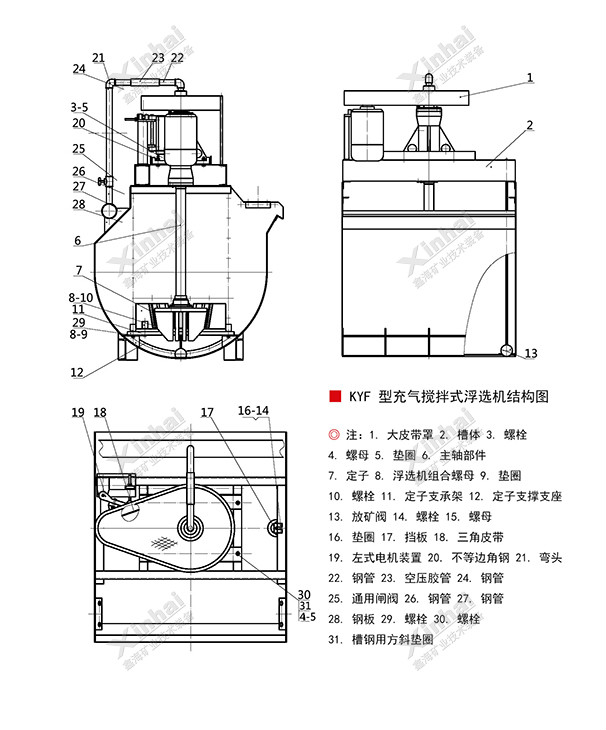

产品结构图

KYF型充气式浮选机

KYF型充气式浮选机有U型槽体浮选机和柱型槽体浮选机两种,浮选机主要由叶轮、定子、主轴、轴承体、空气调节阀和槽体等组成,如图所示。

KYF型充气式浮选机适用于大、中型选矿厂粗选和精选作业,可选别有色金属、黑色金属盒非金属矿物,入选物料粒度范围为0.3~0.01mm(-0.074mm粒级含量>50%)。

产品FAQ

1、KYF型充气式浮选机的设计原则?

(1)保证浮选槽内能充入足量空气,使空气在矿浆中充分地分散成大小适中的气泡,保证槽内有足够的气-液分选界面,增加矿粒与气泡碰撞、接触和粘附的机会。

(2)叶轮-定子系统所产生的流体动力学状态要满足浮选动力学的要求,以利于粗粒矿物与气泡集合体的形成和顺利上浮,建立一个相对稳定的分离区和平稳的泡沫层,减小矿粒的脱落机会。

(3)叶轮搅拌力适中,流程畅通无阻,槽底不会有沉砂,同时保证较粗矿粒充分悬浮。

(4)定子应有利于叶轮产生的旋转矿流变成径向矿流,形成细微空气泡,降低能耗。

(5)适当加大槽深,延长气泡上升距离,以增加矿粒与气泡的碰撞机会。

(6)充气量易于调节,操作简单方便。

(7)可在全负载下开、停车。

(8)通过控制给气、给药、补水、调节液面,可迅速调节浮选过程,实现自动化控制。

2、操作的一般原则

(1)根据产品数目和质量的要求进行操纵;

(2)根据矿石性质的变化进行操纵;

(3)保持浮选工艺过程的相对不乱,由于只有浮选工艺过程的不乱才能达到整个选矿工艺指标的不乱。

但如矿石性质变化较大,原有操作前提不适当,引起指标下降,则需要改变各种操作前提。

(若想获得更好的效果,请咨询烟台鑫海矿山机械有限公司)

技术参数:

型 号 有效容积 (m3) 处理能力(m3/min) 叶轮直径 (mm) 叶轮转速(r.p.m) 鼓风机风压(KPa ) 最大充气量 (m3/m2) 搅拌用电机功率 (kw) 刮板用电机功率 (kw) 重量 (kg)
KYF-1 1 0.2-1 340 281 ≥12.6 2 4 1.1 826
KYF-2 2 0.4-2 410 247 ≥14.7 5.5 1419
KYF-3 3 0.6-3 480 219 ≥19.8 7.5 1.5 1885
KYF-4 4 1.2-4 550 200 ≥19.8 11 2206
KYF-8 8 3.0-8 630 175 ≥21.6 15 3600
KYF-16 16 4.0-16 740 160 ≥25.5 30 5900
KYF-24 24 4.0-24 800 150 ≥30.4 7500
KYF-38 38 10-38 880 139 ≥34.3 45 10300
