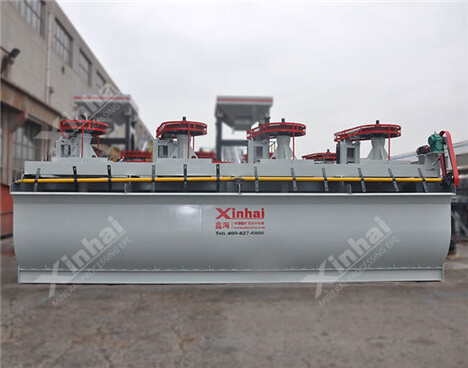

XCF型充气式浮选机

XCF型充气式浮选机

索取报价技术咨询

24小时销售热线:15311826765

产品简介
一款自吸浆的充气机械搅拌式浮选机(作为KYF型浮选机的吸入槽)。
有效容积
1~38m3
产品改进
该机槽体与KYF型浮选机相同,不同的是在叶轮的上方设有一个盖板,以形成一个负压区,自吸矿浆,但功耗略高一些。

优势特点

  • 搅拌能力强,结构简单
  • 空气分散均匀,气浆结合好
  • 尾砂沉积少,圆周速度低,功耗小
  • 可与KYF型浮选机构成联合浮选机组作吸入槽

工作原理

电机通过传动装置和空心主轴带动叶轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内缘吸入叶轮下叶片间,与此同时,由外部给入的低压空气,通过横粱、空气调节阀、空心主轴进入下叶轮腔中的空气分配器,然后通过空气分配器周边的小孔进入叶轮下叶片间,矿浆与空气在叶轮下叶片间进行充分混合后,由叶轮下叶片外缘排出。由于叶轮旋转和盖板、中心筒的共同作用,在叶轮上叶片内产生一定的负压,使中矿泡沫和给矿通过中矿管和给矿管流人中心筒内,并进入叶轮上叶片间,最后从上叶片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的定子稳流并定向后,进入槽内主体矿浆中,矿化气泡上升到矿浆表面形成泡沫层,矿浆一部分返回叶轮下叶片间进行再循环,另一部分通过槽间壁上的流通孔进入下一槽进行再选别或作为某一最终产品排出。叶轮隔离盘的作用是使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸浆。

产品结构图

XCF型充气式浮选机

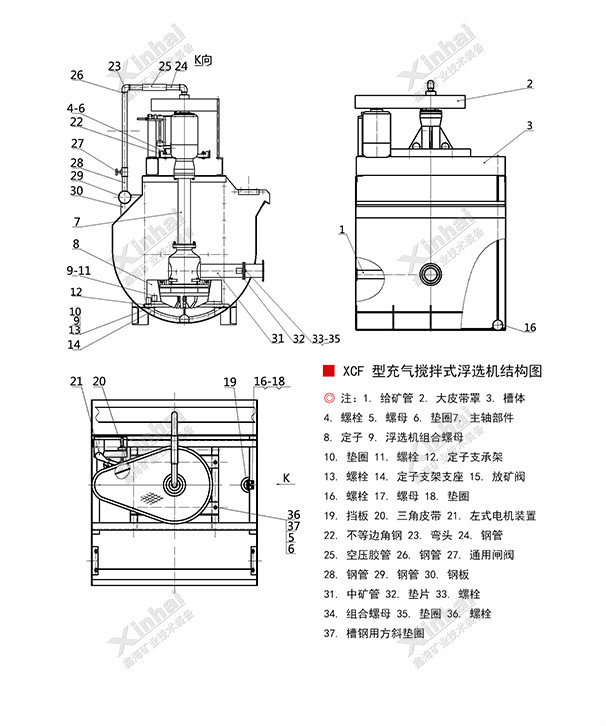

XCF型充气式浮选机结构如图所示,由容纳矿浆的槽体、带上下叶片的大隔离盘叶轮、径向叶片的座式定子、对开式圆盘式盖板、对开式中心筒、带有排气孔的连接管、轴承体以及空心主轴和空气调节阀组成。深槽型槽体,有开式和封闭式两种结构。轴承体有座式和侧挂式,安装在兼作给气管的横梁上。

XCF型充气式浮选机广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。

产品FAQ

1、XCF型充气式浮选机和KYF型浮选机的联系?

XCF型与KYF型浮选机均属充气型浮选机,叶轮直径小,圆周速度低,可降低功率30-50%;槽内设有一个空气分配器,因而空气分散均匀;叶轮起离心泵作用,可使固体颗粒充分悬浮;采用U型槽结构,可使尾砂沉淀积最少;叶轮结构及叶片间隙流倒设计合理,叶轮磨损较均匀,叶轮、定子使用寿命长。KYF型无自吸矿浆能力,功率较低;XCF型具有自吸矿浆能力,可水平配置,不需要泡沫泵,不同的是在叶轮上方特别设定有一个定子,以形成一个特别的负压区,但功耗较KYF略高一些,因而一般都将XCF型和KYF型配置成机组,XCF型为吸入槽,KYF型为直流槽,联合机组可水平配置,不需泡沫泵。

2、XCF型充气式浮选机设计原则?

(1)通过叶轮的槽内矿浆循环量合理,搅拌力适中,不要在槽中造成较大的速度头,能有效地利用槽内循环矿浆和从槽外吸人的矿浆共同作用来分散空气。

(2)叶轮吸浆能力的提高不应靠加大叶轮周速,而应寻找最佳的叶轮形式。

(3)避免外加空气对吸浆产生不利的影响。

(4)与叶轮相配的定子有利于使由叶轮产生的旋转矿流转变成径向矿流,并有助于细 空气泡的形成、降低能耗和自吸矿浆。

(5)叶轮一定子系统不仅能自吸矿浆,且所产生的槽内流体动力学状态要满足浮选动 力学的要求。

(6)适当加大槽深,提高气泡的上升距离,以便增加矿粒与气泡的碰撞机会,有效地 利用气泡,并保证分离区稳定。

(7)在具有良好性能的基础上,浮选机结构应简单、维护方便,能耗低,易损件寿命长。

(8)易与一般充气机械搅拌式浮选机联合使用,组成XCF型自吸浆浮选机与其它浮选 机的联合机组,以便更充分地发挥充气机械搅拌式浮选机的优越性,同时应使XCF型自吸浆浮选机的零部件尽可能与一般充气机械搅拌式浮选机有互换性,便于设备维护管理。
