高效化改造浓缩机

高效化改造浓缩机

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款自主研发的新型高效浓缩机。
生产能力
5-1400t/d
产品改进
此款产品是我公司的发明专利,专利号为201010521662.5,经过改进之后,处理能力大,溢流浊度低,排料浓度高。

优势特点

 高效化改造浓缩机
  • 改传统内溢流堰为外溢流堰,增加了沉降面积,不易堵料。
  • 改传统浓缩机水平方向给料改为倾斜给料,根本上消除给料堵塞问题。
  • 设有缓流装置,减缓物料水流上升速度,使溢流水更均匀、浊度更低。

工作原理

高效化改造浓密机结构

竖轴在电机传动装置的带动下旋转,矿浆沿着给料装置流入槽体中心给料混匀筒,固体物料沉降在池的底部由刮板刮刀槽体中心派出,澄清溢流水经过缓流装置从槽体外部的环形外溢流堰溢出。

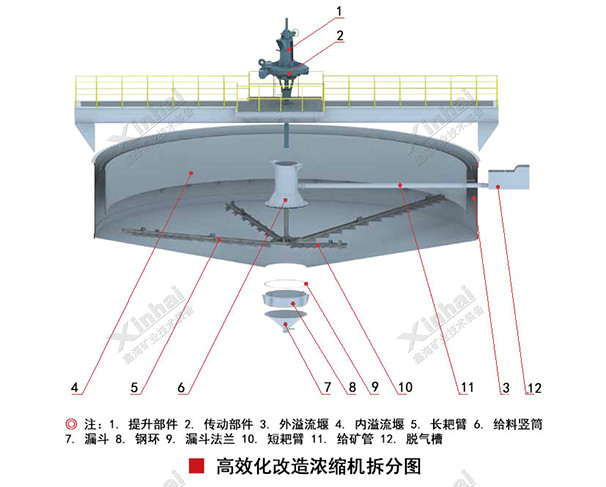

产品结构图

 高效化改造浓缩机
  • 槽体
  • 脱气槽
  • 给料混匀筒
  • 电动机传动装置
  • 耙架提升装置
  • 缓流装置
  • 溢流堰
  • 耙架
  • 给料装置
  • 竖轴

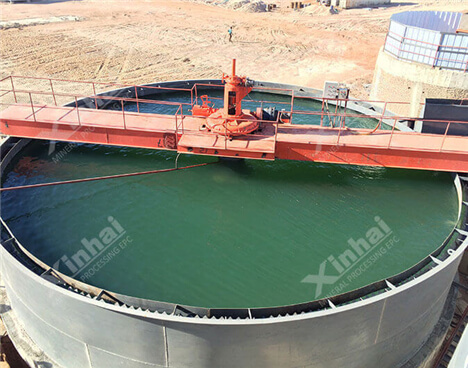

产品应用

 高效化改造浓缩机

适用于处理量较大和产品浓度低的场合,主要用于选矿厂精矿的浓缩和尾矿的脱水,亦可广泛用于煤炭、化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。

产品FAQ

1、耙式浓缩机有哪几种类型?

耙式浓缩机是选矿厂常见的浓缩设备,按其传动方式不同,分为中心传动和周边传动两种类型。我国生产的浓缩机直径24米以下的是中心传动式,直径24米以上的是周边传动式。随着科技的发展,液压传动式浓密机正得到快速推广。

2、浓缩机在运行中的注意事项?

(1)关闭底流闸门,空负荷开车,然后给矿;

(2)机内不准落入杂物,底流放矿闸门必须开启灵活,并装有备用闸门;

(3)检查浓缩机传动各部运行情况,对润滑部位要及时注油;

(4)要保持安全装置、信号处于完好状态。

3、浓缩机易发生的故障及原因?

齿轮响:1、齿轮磨损过甚齿轮啮合不好;2、轴承间隙过大螺丝松动轴弯曲;3、齿轮啮合面被金属物卡住;4、轨道不平接头松动。

电机发热、电流高:1、润滑油不良或缺油;2、中心轴承、支撑器磨损过甚;3、负荷增大;4、单相运行。

轴承过热:1、滑动轴承间隙过大或过热;2、轴安装不正接触不良;3、油量过小油质不纯;4、负荷过重;5、弹子磨损或破裂。

齿轮打滑:1、负荷过重;2摩擦力不够;3、矿砂沉积。

4、浓缩机与高效浓缩机的区别??

浓缩机(高效浓缩机)一般主要由浓缩池、粑架、传动装置、粑架提升装置、给料装置、卸料装置和信号安全装置等组成。高效浓缩机工作的主要特点是在待浓缩的矿浆中添加一定量的絮凝剂,使矿浆中的矿粒形成絮团,加快其沉降速度,进而达到提高浓缩效率的目的

技术参数:

型号 池直径
(mm)
池深度
(mm)
沉降面积
(m2)
处理能
(t/d)
电机型号 电机功率
(kw)
钢槽体重量
(kg)
重量
(kg)
NZSG-2.5 2500 1850 4.9 5-10.8 Y90L-6 1.1 1000 2225
NZSG-3A 3000 1800 7 5-23.3 Y100L-6 1.5 1664 3168
NZSG-3 3600 10.2 5-28.5 2097 3640
NZSG-5 5000 2956 16 16-90 Y90L-4 5160 8031
NZSG-6 6000 28.3 98 5769 9200
NZSG-7 7000 3000 38.5 140 Y112M-6 2.2 8548 13361
NZSG-8 8000 3318 50.2 185 Y132S-6 3 12966 19289
NZSG-9 9000 3376 63 210 15304 21960
NZSG-12 12000 3600 113 370 25389 34823
NZSG-15 15000 4000 176 580 Y132(M2)-6 5.5 35800 58800
NZSG-18 18000 4400 255 960 YCT200-413 7.5 49694 65992
NZSG-20 20000 4400 315 1400 Y160(M2)-8 59365 81238
