电子皮带秤

产品简介：一款结构简单用于计量皮带输送量的称量设备。

处理能力：≤1200 t/h

产品改进：鑫海电子皮带秤的控制核心采用德国西门子PLC，称重传感器采用瑞士高性能传感器，秤架采用直接承重式结构，稳定性和可靠性得到了提升。

优势特点:

1、电子皮带秤测量范围宽，系统根据管理者预先设定的流量可以自动控制皮带机的给料量；

2、皮带秤具有模块化设计，可提供重载荷称量，是高精度单托辊的皮带秤，可用于进行生产过程控制和物料装载控制；

3、电子皮带秤价格合理，效率高且节能，经久耐磨；

4、系统预留标准通讯接口，方便生产管理和调度。

24小时服务热线 15311826765

如果您有任何的问题，请通过以下方式联系我们，我们将给您更多更好的协助！

在线留言

在线咨询

产品简介

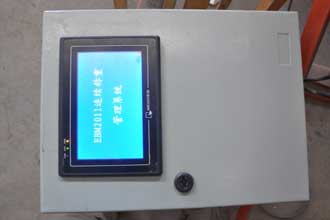

电子皮带秤显示部分采用大尺寸触摸屏取代传统的数码管和液晶模块，人机界面友好，显示内容丰富，可替代传统的称重计算仪表。

工作原理

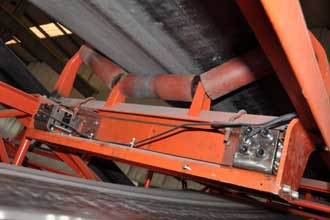

电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。在皮带秤上有一个称重传感器装在称重桥架上，工作时，将检测到皮带上的物料重量送入称重仪表，同时由测速传感器皮带输送机的速度信号也送入称重仪表，仪表将速度信号与称重信号进行积分处理，得到瞬时流量及累计量。

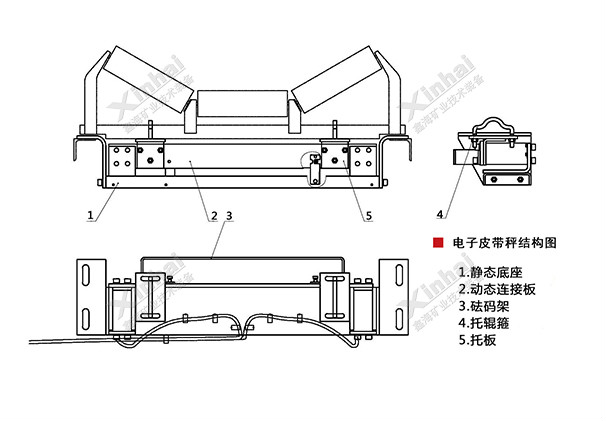

产品结构

产品FAQ

1、电子皮带秤安装的环境要求？

(1)皮带秤安装时应远离风力、雨天、暴晒的环境。

(2)皮带秤安装时应远离有震动源、腐蚀性气体、强磁场及大型电机设备干扰的场所。

技术参数

型号	适用皮带机	安装倾角	带速(m/s)	秤体重量（kg)
PDC500	TD500	≤±20°	≤3	40.5
PDC650	TD650	≤±20°	≤3	43.6
PDC800	TD800	≤±20°	≤3	47.8
PDC1000	TD1000	≤±20°	≤3	53.5
PDC1200	TD1200	≤±20°	≤3	59.6

精度	优于± 0.5% (20%~100%量程范围）
皮带宽度（mm)	500、 650、 800、 1000、 2000
皮带速度（m/s)	0-3
容量(t/h)	上限1200
单个称重传感器额定称量（kg)	150
安装角度（° )	≤±20°
