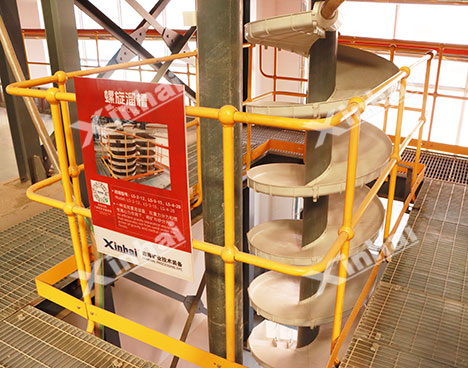

产品简介:一款利用矿浆在螺旋回转运动中产生的惯性离心力实现轻重矿物分选的重选设备。
处理能力:0.15~16t/h
产品改进:有玻璃钢溜槽、鑫海耐磨橡胶内衬、聚氨酯橡胶内衬三种溜槽,供用户自主选择。
优势特点:
稳定,容易控制,浓度范围大。
材料加工处理量大,富集比高、回收率高。
占用空间小,耗水少,结构简单,不需要动力。
安装简单,操作方便,投资小,收益快。
螺旋溜槽适于处理0.6-0.03mm和脉矿和砂矿,但含泥高时对分选不利。目前已广泛用于处理铁矿石、钨、锡矿石、铌钽矿石、海滨和河滨砂矿以及金矿石等。

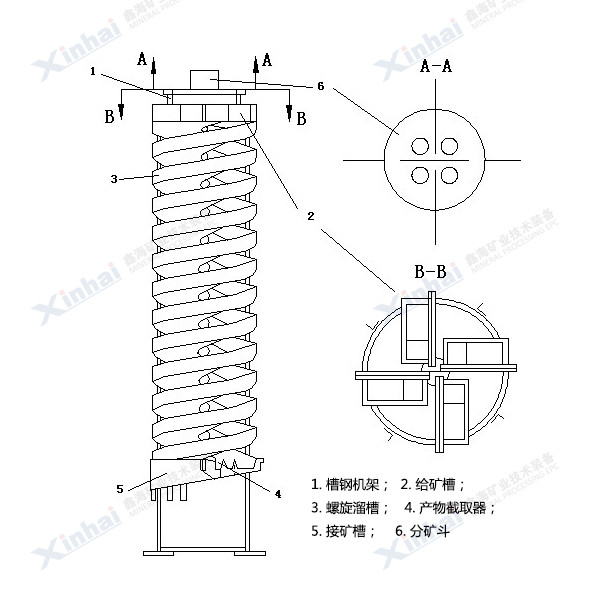

均匀的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上,进行分选。螺旋槽的尾端装有阀块式产品截取槽,将分选的产品沿径向按品位分成三种。用调节阀块的位置来改变各产品的截取宽度,产品集聚斗将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面,曲线的斜率变化特别适用于细微粒物料的选别。
1、螺旋溜槽的分类?
按所处理的矿石粒度,溜槽可分为三类:
(1)粗粒溜槽,给矿最大粒度在2-3毫米以上,最大可达100-200毫米。
(2)矿砂溜槽,处理2-3毫米粒级矿石。
(3)矿泥溜槽,给矿粒度小于0.074毫米。
2、螺旋溜槽与螺旋选矿机的区别?
螺旋溜槽与螺旋选矿机的区别主要在于:
(1)螺旋溜槽的横截面呈直线或立方抛物线。
(2)精、中、尾矿均在螺旋槽的末端接出,在螺旋槽中部不设精矿截取装置。
(3)在选别过程中一般不加冲洗水。
具体如何选用合适的螺旋溜槽请联系我们,我们的专家会给您建议。
型号 | BLL-1500 | BLL-1200 | BLL-900 | BLL-600 | BLL-400 | |
---|---|---|---|---|---|---|
外径(毫米) | 1500 | 1200 | 900 | 600 | 400 | |
螺距(毫米) | 540,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 | |
距径比(螺距/直径) | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.6,0.45 | ||
横向倾角(度) | 9度 | 9度 | 9度 | 9度 | 9度 | |
每台最多安装螺旋头数 | 4-2 | 4 | 4 | 4 | 4 | |
给矿粒度(毫米) | 0.8-0.037 | 0.3-0.037 | 0.3-0.037 | 0.3-0.037 | 0.3-0.037 | |
给矿浓度(%) | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 | |
生产能力(吨/时) | 8-16 | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
外形尺寸 | 长(毫米) | 1560 | 1360 | 1060 | 700 | 460 |
宽(毫米) | 1560 | 1360 | 1060 | 700 | 460 | |
高(毫米) | 5230 | 5230 | 4000 | 26000 | 1500 | |
重量(公斤) | 800 | 600 | 400 | 150 | 50 |
