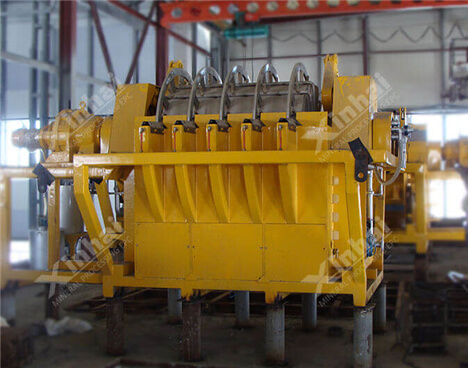

圆盘真空过滤机

圆盘真空过滤机

产品简介:一款由扇形板组成立式圆盘的真空过滤设备。

处理能力:9~116m<sup>2</sup>

产品改进:聚丙烯塑料滤板,重量轻、抗腐蚀;传动机构可以无级调速,按需要改变主轴转速。

优势特点:

过滤面积大,处理量大。

脱水充分。

技术经济效果显著。

占地面积小、制造容易、吸附能力强等。

24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

产品简介

适于处理含有矿泥的细粒精矿。主要用于过滤浮选精煤和尾煤以及有色金属精矿等细粒物料的脱水,也可用于冶金、化工、石油、污水处理等方面的固液分离。

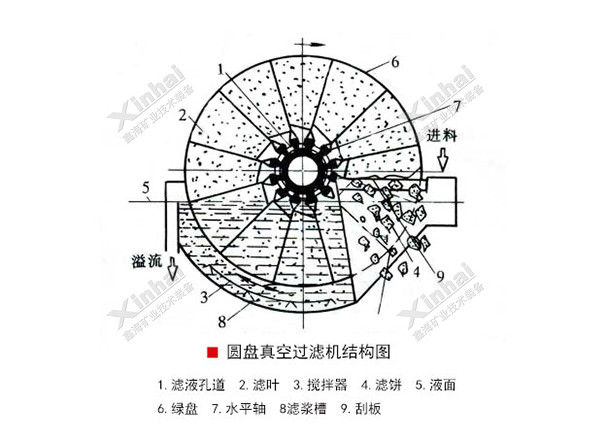

工作原理

 真空过滤机

过滤圆盘在矿浆槽中缓慢转动,借助真空泵形成的压力差,使固体颗粒吸附在圆盘的滤布上,形成一定厚度的滤饼。滤液透过滤饼和滤布从中心轴排除,滤饼在刮刀和鼓风机产生的压力风作用下,掉进卸滤饼槽中。

产品FAQ

圆盘式真空过滤机的结构特点是什么?

  • 扇形滤板脱水孔分布均匀,孔率合理,筋条尺寸大,由高强度工程塑料制成,使用寿命提高了1-1.5倍。
  • 滤液管过滤面积大,分配头腹腔面积大,提高了抽气率和滤液排放效果。
  • 耐磨锦纶单丝或双层复丝滤布使脱水率提高且不易堵塞,延长了使用寿命。
  • 多点干油泵集中自动润滑。
  • 滤布自动清洗装置,保持了其良好的脱水效果。
  • 卧式强制变速搅拌,轴端采用橡胶及石墨盘根和水压差三重密封,确保不漏浆。
  • 主传动无级变速,依物料的浓度及流量调节(交流调速电机或变频器),以求达到理想的工作效果。
  • 每盘由20片滤扇板组成,加强了过滤过程控制,成饼厚均匀。
  • 摩擦片采用特制耐磨材料硼铸铁,刚柔相济,密封效果好,使用寿命长。
  • 滤液管为高强度耐磨陶瓷复合钢管,提高寿命10倍以上。
  • 滤液管与滤扇接口去掉上下法兰,采用模具定位直接焊接,减少90%可能漏气点。

技术参数

型号 过滤
面积(m2)
过滤
盘数
过滤盘
直径(mm)
圆盘转速
(r.p.m)
主传动电动机
功率(kw)
搅拌用电动机
功率(kw)
外形尺寸
(长×宽×高)
(mm)
重量
(kg)
PG9-2 9 2 1800 0.08~1.89 1.1 1.1 2290×2510×2100 2510
PG18-4 18 4 0.254~1.14 1.5 2833×2340×2295 3980
PG27-6 27 6 0.254~1.14 3820×2300×2320 4620
PG39-4 39 4 2700 0.074~0.72 1.5 3015×3275×3275 5650
PG58-6 58 6 0.254~1.14 2.2 2.2 3930×3355×3275 10980
PG78-8 78 8 0.254~1.14 4700×3400×3300 13600
PG116-12 116 12 0.285~1.285 4 4 6330×3355×3275 15000
