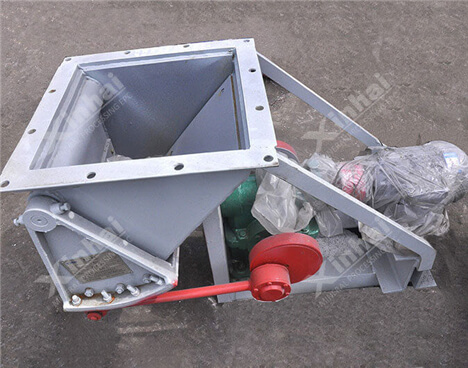

产品简介:一款用于细粒物料的周期性往复式给料设备。
处理能力:4.5~25t/h
产品改进:采用蜗轮减速器,结构紧凑,并装有可靠的密封装置。
优势特点:
它安装在贮料槽或漏斗的下方,以输送l粒度不超过50mm,干燥而不易结块的物料,如矿石、煤块等。但不适宜输送粉末状的物料,易产生堵塞影响进料,同时也能引起粉末飞扬而影响工作场所的清洁,在该机不工作时还可作闭锁器使用。
摆式给矿机适用于磨料等行业的破碎、筛分摆式给料机在生产流程中,可把块状、颗粒状物料从贮料仓中均匀、定时、连续地输送到受料装置中,在砂石生产线中可为破碎机械连续均匀地喂料,广泛用于冶金、煤矿、选矿、建材、化工、联合设备中,适用于小块物料从矿仓的批量给料,尤其适合作为球磨机给矿及输送机的给料,具有构造简单,价格便宜,操作维修方便等特点,该机可供试验厂、中小型选矿厂用于生产作业。

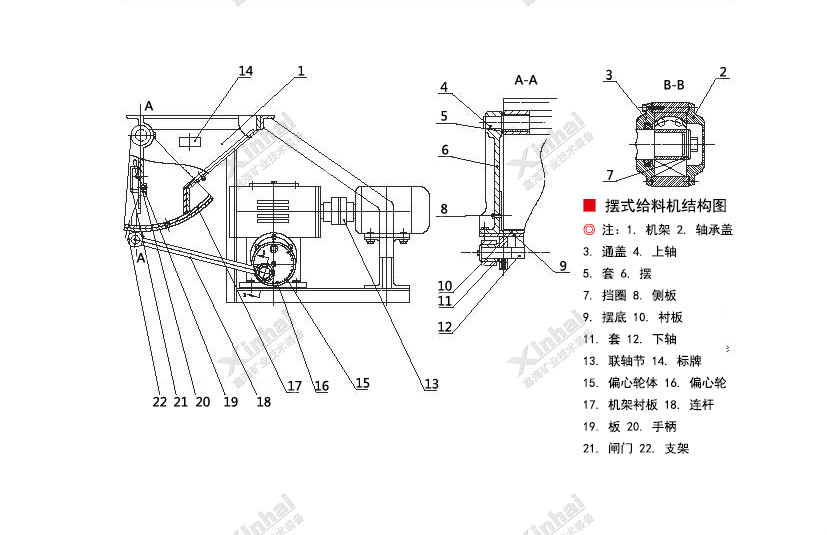

本机是利用偏心轮机构的原理,使颚板做周期的往复运动将物料连续均匀输送出去。其原动力是依靠电动机通过涡轮减速器带动偏心轮,再连杆后把圆周运动变为往复运动,带动颚板往复运动。当颚板向顺时针方向摆动时使堆积在它上面的物料由于摩擦力而被带动着一起运动,从存斗器内泻下一部分新的物料来填充机体内所向外形成的空间,当颚板作反时针方向运动时,由于内部物料的阻挡使物料无法再跟着颚板进入机体内部,因此被推入按设在其下的输料管或输送机的接料漏斗中,总之随着颚板的周期性摆动就能使物料连续不断的均匀供料。
1、使用方法
(1)当本机用螺钉连接在储料器下方的适当位置后,即安装工作完毕。
(2)在未进入工作前必须检查蜗轮减速器中有无加入足够的润滑油及各活动关节部分有无填入润滑油脂,发现不够时应向各部填充足够的润滑油。
(3)在未开动电动机前应先用手拔动弹性联轴器,观察偏心轮连杆及颚板的各关节活动情况,如发现不灵活卡住现象,应设法消除之。
(4)当完成上述步骤后,即可接通电源使其空转2-3分钟,全部工作都是在正常情况下,可进入正常运转
2、维护注意事项
(1)要经常注意各部活动机件的磨损情况。
(2)要经常检查各轴承减速器等的润滑油是否缺少。根据实际使用情况,减速器可在1-2月换一次润滑油。
(3)机器在运转工作中不允许进行调节装置的工作。
(4)当机器发生故障或有运动不灵活时首先关闭电动机,当停车后排除之。
(5)要经常保持机器的内外清洁。
型号 |
进料口 长×宽 (mm) |
出料口 长×宽 (mm) |
偏心 轮行程 (mm) |
摆动次数 (r/min) |
最大给料 粒度 (mm) |
给料能力 (t/h) |
电机 型号 |
电机 功率 (kw) |
电机转速 (r/min) |
重量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|
BG250×250 | 250×250 | 250×30-115 | 0-90 | 46 | 25 | 4.5 | Y80L-4 | 0.55 | 1390 | 130 |
BG300×300 | 300×300 | 300×30-125 | 30 | 6.5 | Y80S-4 | 0.75 | 1390 | 272 | ||
BG400×400 | 400×400 | 400×50-130 | 0-170 | 35 | 12 | Y90S-4 | 1.1 | 1400 | 558 | |
BG600×600 | 600×600 | 600×50-150 | 0-200 | 50 | 25 | Y90L-4 | 1.5 | 1400 | 613 |
