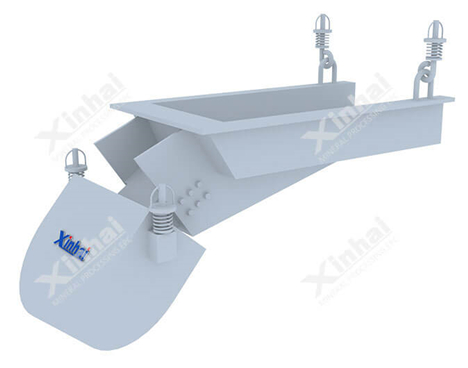

产品简介:一款结构简单、适用于非黏结性物料的给料机。
处理能力:7~1700t/h
产品改进:1、依靠电磁振动向前抛送物料。2、通过调节可控硅开放角,实现无级调整给矿量。
优势特点:
体积小,重量轻,结构简单,安装方便,无转动部件不需润滑,维修方便,运行费用低。
由于运用了机械振动学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少。
由于可以瞬时地改变和启闭料流,所以给料量有较高的精度。
可以实现生产流程的集中控制和自动控制。
给料槽磨损较小。
采用合金钢板制成的料槽,可适用输送高温、磨损严重及有腐蚀性的物料等。
不适用于具有防爆要求的场合。
可广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行业中,用于把块状颗粒状及粉状物料从料仓或漏斗中均匀连续或定量地给到受料装置中,以及用于自动配料,定量包装等,并可应用于自动控制的流程中,实现生产流程的自动化。
电磁振动给料机的给料过程是利用电磁振动器驱动给料槽沿倾斜方向周期往复运动来实现的,当给料机振动的加速度垂直分量大于重力加速度时,槽中的物料将被抛起,并按照抛物线的轨迹向前进行跳跃运动,抛起和下落在1/5秒内完成,料槽每振动一次槽中的物料被抛起向前跳跃一次,这样槽体以每分钟3000次的频率振动,物料相应地被抛起向前跳跃,使物料均匀连续向前移动,实现给料。

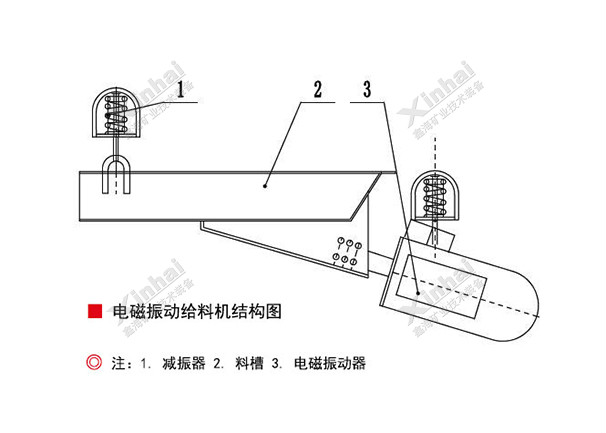

电磁振动给料机由以下主要部件组成Ⅰ、料槽Ⅱ、减振器Ⅲ、电磁振动器Ⅳ、控制箱。如图所示。
电磁振动给料机的正确操作及维护:
1、起动及停车:
初次开动电振机前,应先将电位器旋钮调至“零”位,接通电流后逐渐增大电流,直至额定值,以免由于意外原因烧毁控制箱和线圈。
2、试运转:
给料机出厂前已进行时间不少于四小时的空载试车,设备在现场安装调整完毕后一般也应进行短期试运转,在试运转过程中振幅和电流除随电网电压波动而变化外应该是稳定不变的。
3、生产率的调节:
电振给料机的生产率调节通常采用如下两种方法:
(1)调节给料机的振幅,在额定振幅范围内,通过旋转控制箱电位器旋钮或输入自动控制信号可以直接调节振幅,从而可以无级地调节给料机的生产率。
(2)调节料仓闸门的开度,改变料层厚度,也可以达到调节给料机生产率的目的。
4、运行维护:
给料机在运行过程中必须经常检查给料槽振幅及电流的额定情况,如遇板弹簧顶紧螺栓松动或板弹簧断裂,铁芯和衔铁之间气隙发生变化或撞击,必须立即处理。
型号 |
料槽尺寸(mm) 长×宽×高 |
给料粒度 (mm) |
水平给料量 (t/h) |
-10°给料量 (t/h) |
功率 (kw) |
外形尺寸(mm) 长×宽×高 |
重量 (kg) |
---|---|---|---|---|---|---|---|
GZ⒈ | 600×200×100 | 50 | 5 | 7 | 0.06 | 910×376×485 | 80 |
GZ⒉ | 800×300×120 | 10 | 14 | 0.15 | 1175×608×600 | 165.5 | |
GZ⒊ | 900×400×150 | 75 | 25 | 35 | 0.2 | 1325×578×675 | 223 |
GZ⒋ | 1100×500×200 | 100 | 50 | 70 | 0.45 | 1616×762×814 | 462 |
GZ⒌ | 1200×700×250 | 150 | 100 | 140 | 0.65 | 1815×840×980 | 631 |
GZ⒍ | 1600×900×250 | 200 | 150 | 210 | 1.5 | 2410×10925×1500 | 1140 |
GZ⒎ | 1800×1100×250 | 250 | 250 | 350 | 3 | 2800×1330×1710 | 2017 |
GZ⒏ | 2200×1300×300 | 300 | 400 | 580 | 4 | 3302×1556×1995 | 2985 |
GZ⒐ | 2400×1500×300 | 350 | 600 | 840 | 5.5 | 3515×1776×2200 | 3549 |
GZ⒑ | 2500×1800×375 | 500 | 750 | 1050 | 4×2 | 3630×2500×2235 | 6491 |
GZ⒒ | 2800×2000×375 | 1000 | 1400 | 5.5×2 | 4060×2640×2919 | 7680 | |
GZ⒓ | 3000×2200×400 | 1200 | 1500 | 15 | 5260×2860×2563 | 8840 | |
GZ⒔ | 3200×2500×450 | 1300 | 1600 | 6394×3040×2864 | 9920 | ||
GZ⒕ | 3500×2500×450 | 550 | 1500 | 1700 | 18.5 | 7475×3802×3000 | 11000 |
