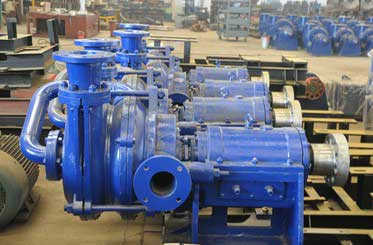

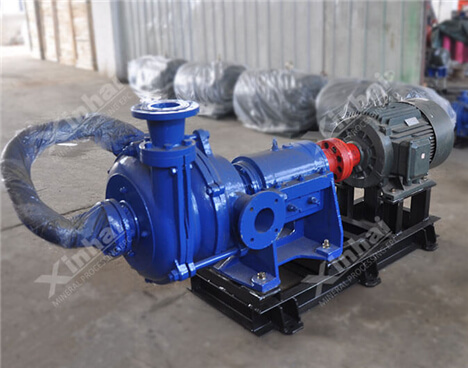

产品简介:一款扬程达到70m的双极橡胶泵
处理能力:流量≤203m3/h

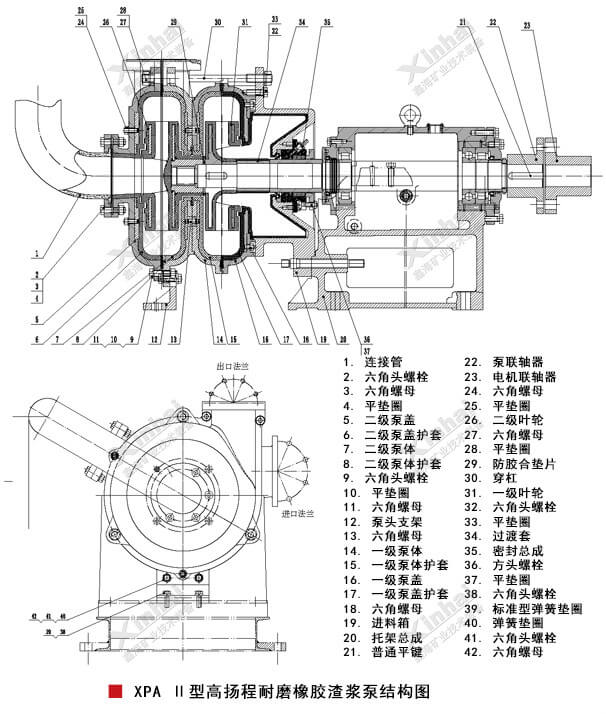

产品改进:双极叶轮串联设计,叶轮直径不用加大,就可达到高扬程。
优势特点:
扬程可达70米,突破了橡胶渣浆泵不高于60米的限制。
叶轮和护套由鑫海耐磨橡胶制作,耐磨指数达128%,寿命高于金属泵2-4倍。
是耐磨、防腐、高扬程三效合一的橡胶渣浆泵。
采用填料式密封,简单可靠,不会造成泄露。
如需更换过流件,操作简单。
鑫海双极渣浆泵可作为压滤机专用给料加压泵、尾矿泵,突破了橡胶泵不能用于60米以上扬程工程的限制,应用领域更大。
另外,公司开发的Pumptec电脑辅助设计软件可以根据输送矿浆的物理特性及配用的管路、管件等,通过计算机选出最佳的规格、电机功率、转速和管路,使泵的选型最优化。
1、渣浆泵不出水或间接出水少的原因?
(1)电机未启动,应查出电路故障,找出卡死原因
(2)管路堵塞或滤水网堵塞,需清除堵塞物
(3)管路破裂,及时修复破裂处
(4)叶轮口环与密封环损坏,需更换新叶轮及密封环
2、电机绕组对地绝缘电阻低于0.5兆欧为什么?
(1)电磁线绝缘老化或破损,应拆开绕组,用自粘胶带包扎破损处或重绕新线圈
(2)橡胶电缆破损,应找出破损处,用自粘胶带重新包扎
(3)密封接头失效,应拆开、接好、重新包扎
3、为什么轴密封漏浆?
(1)没加轴封水或轴封水压力太小,应及时增加轴封水或加大轴封水压力
(2)填料装的松或安装不正确,调节填料松达到密封性能,按5-4条安装填料
(3)轴套严重磨损,及时更换新轴套
项目 型号 |
转速 (r/min) |
流量 (m3/h) |
扬程 (m) |
最大轴功率 (KW) |
参考电机(KW) | |
---|---|---|---|---|---|---|
型号 | 功率 | |||||
XPA(2)-50 | 1480 | 27.5 | 76.0 | 22.3 | Y225S-4 | 37 |
41.4 | 72.2 | |||||
55.2 | 66.1 | |||||
69.0 | 56.0 | |||||
80.0 | 43.5 | |||||
XPA(2)-65 | 1480 | 40.0 | 76.0 | 32 | Y225M-4 | 45 |
60.0 | 72.2 | |||||
80.0 | 66.1 | |||||
100.0 | 56.0 | |||||
115.0 | 43.5 | |||||
XPA(2)-75 | 1480 | 56.0 | 73.3 | 49 | Y250M-4 | 55 |
85.0 | 69.0 | |||||
113 | 62.5 | |||||
150 | 51.2 | |||||
169 | 44.0 | |||||
XPA(2)-100 | 1480 | 70.0 | 73.5 | 62.5 | Y280S-4 | 75 |
105 | 71.6 | |||||
140 | 68.6 | |||||
186 | 61.9 | |||||
245 | 48.5 | |||||
XPA(2)-100-Ⅰ | 1480 | 79.7 | 80.0 | 78.2 | Y280M-4 | 90 |
119 | 78.0 | |||||
159 | 74.8 | |||||
211 | 67.5 | |||||
279 | 52.9 | |||||
XPA(2)-100-Ⅱ | 1480 | 58.0 | 91.8 | 64.7 | Y280M-4 | 90 |
87.0 | 89.1 | |||||
116 | 85.7 | |||||
154 | 77.3 | |||||
203 | 60.6 |
