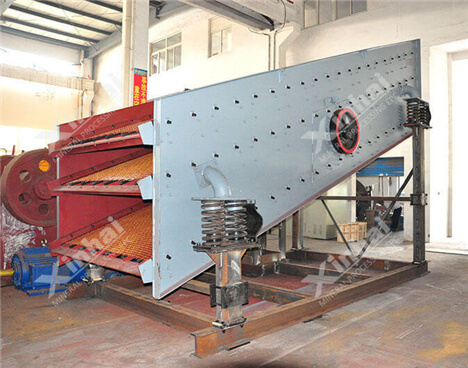

产品简介:一款筛箱做圆周运动、性能先进的振动筛。
处理能力:80~1700t/h
产品改进:采用环槽铆钉联接、板块式筛箱,结构先进,坚固耐用;采用偏心轴加偏心块式激振器,筛分效率高、处理量大。
优势特点:
筛网可采用耐磨橡胶材料制作,使用寿命长。
筛框结构强度高。
大游隙轴承运转温升低。
机械结构合理、噪声小,筛分效率高。
环槽铆钉联接、结构先进,坚固耐用。
处理量大,零部件通用性强,维修方便。
筛网是主要易损件。根据物料品种和用户要求,可采用高锰钢编织筛网、冲孔筛板和橡胶筛板,筛面有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
鑫海圆振动筛所用的耐磨筛网可根据受料负荷的不同,分为轻型(HD60橡胶)筛网、中型(HD70橡胶)筛网和重型(HDS橡胶)筛网四种,供用户选择。

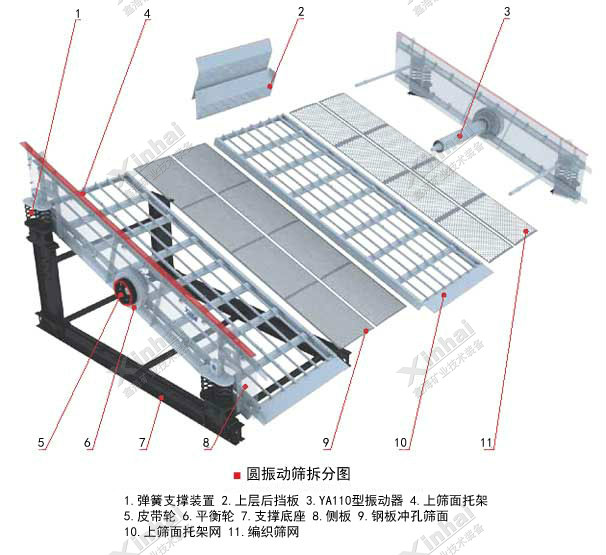

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。筛机侧板采用优良钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接。筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
圆振筛一般电动机安装在筛框的右侧,也可安装在筛框的左侧,如果无特殊要求,制造厂按物料运动方向的右侧安装供货。
圆振动筛适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
1、圆振动筛的操作要点是什么?
(1)操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况,检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。
(2)振动筛启动应遵循工艺系统顺序。
(3)在振动筛工作运转时,要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近,检查轴承温升。
(4)振动筛停车应符合工艺系统顺序。振动筛除特殊要求外,严禁带料停车后继续向筛子给料。
(5)交接班时应把应用的振动筛技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。
2、振动筛安装前的检查和存放如何进行?
圆振动筛在出厂前需精工装配及无负载试车,经检查各项指标合格后方能出厂。在振动筛发运到使用现场后,用户应按装箱清单及成套设备发货单,检查整台机器的零部件是否齐全,技术文件有否纰漏。
设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。
3、圆振动筛的日常检查怎样进行?
启动前应检查:
(1)检查粗网及细网有无破损。
(2)每一组束环是否锁紧。
(3)检查振动筛筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露。
启动时应检查:
(1)注意有无异常杂音。
(2)电流是否稳定。
(3)振动有无异状。
使用后:每次使用完毕即清理干净。
4、圆振动筛的定期维护如何进行?
圆振动筛的定期检查很重要。工作人员需定期检查粗网、细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。
型号 | 筛面 | 最大给 | 处理能力 | 电动机 | 重量 | |||
料粒度 | (t/h) | (kg) | ||||||
面积 | 倾角 | 筛孔尺寸 | (mm) | 型号 | 功率 | |||
(m2) | (°) | (mm) | ||||||
YA1236 | 4.3 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 4905 |
2YA1236 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 5311 | |
YA1530 | 4.5 | 20 | 6~50 | 200 | 80~240 | Y160M-4 | 11 | 4675 |
YA1536 | 5.4 | 20 | 6~50 | 200 | 100~350 | Y160M-4 | 11 | 5137 |
2YA1536 | 5.4 | 20 | 6~50 | 400 | 100~350 | Y160L-4 | 15 | 5624 |
YAH1536 | 5.4 | 20 | 30~150 | 400 | 160~650 | Y160M-4 | 11 | 5625 |
2YAH1536 | 5.4 | 20 | 30~200 | 400 | 160~650 | Y160L-4 | 15 | 6045 |
5.4 | 20 | 6~50 | 400 | |||||
YA1542 | 6.5 | 20 | 6~50 | 200 | 110~385 | Y160M-4 | 11 | 5515 |
2YA1542 | 20 | 30~150 | 200 | 110~385 | Y160L-4 | 15 | 6098 | |
YA1548 | 7.2 | 20 | 6~50 | 200 | 120~420 | Y160L-4 | 15 | 5918 |
2YA1548 | 20 | 6~50 | 200 | 120~420 | Y160L-4 | 15 | 6321 | |
YAH1548 | 20 | 30~150 | 400 | 200~780 | Y160L-4 | 6842 | ||
2YAH1548 | 7.2 | 20 | 30~150 | 400 | 200~780 | Y160L-4 | 7404 | |
YA1836 | 6.5 | 20 | 30~150 | 200 | 140~220 | Y160M-4 | 11 | 5205 |
2YA1836 | 6.5 | 20 | 30~150 | 140~220 | Y160L-4 | 15 | 5946 | |
YAH1836 | 6.5 | 20 | 30~150 | 400 | 220~910 | Y160M-4 | 11 | 5900 |
2YAH1836 | 6.5 | 20 | 30~200 | 400 | 220~900 | Y160L-4 | 15 | 6353 |
20 | 6~50 | 400 | ||||||
YA1842 | 7.6 | 20 | 6~150 | 200 | 140~490 | Y160L-4 | 15 | 5829 |
2YA1842 | 7.6 | 20 | 6~150 | 200 | 140~490 | Y160L-4 | 15 | 6437 |
YAH1842 | 7.6 | 20 | 30~150 | 400 | 450~800 | Y160L-4 | 15 | 6352 |
2YAH1842 | 7.6 | 20 | 30~150 | 400 | 450~800 | Y160L-4 | 15 | 7037 |
YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | Y160L-4 | 15 | 6289 |
2YA1848 | 8.6 | 20 | 6~50 | 200 | 150~525 | Y160L-4 | 15 | 6624 |
YAH1848 | 8.6 | 20 | 30~150 | 150 | 250~1000 | Y160L-4 | 15 | 7122 |
2YAH1848 | 8.6 | 20 | 30~150 | 400 | 250~1000 | Y160L-4 | 15 | 7740 |
YA2148 | 10 | 20 | 6~50 | 210 | 180~630 | Y180M-4 | 18.5 | 9033 |
2YA2148 | 10 | 20 | 6~50 | 210 | 180~630 | Y180L-4 | 22 | 10532 |
YAH2148 | 10 | 20 | 13~200 | 400 | 270~1200 | Y180M-4 | 18.5 | 10430 |
2YAH2148 | 10 | 20 | 30~150 | 400 | 270~1200 | Y180L-4 | 22 | 11190 |
YA2160 | 12.6 | 20 | 3~80 | 200 | 230~800 | Y180M-4 | 18.5 | 9926 |
2YA2160 | 12.6 | 20 | 6~50 | 200 | 230~800 | Y180L-4 | 22 | 11249 |
YAH2160 | 12.6 | 20 | 30~150 | 400 | 350~1500 | Y200L-4 | 30 | 12490 |
2YAH2160 | 12.6 | 20 | 30~150 | 400 | 350~450 | Y200L-4 | 30 | 13858 |
YA2448 | 11.5 | 20 | 6~50 | 200 | 200~700 | Y180 M -4 | 18.5 | 9834 |
YAH2448 | 11.5 | 20 | 6~50 | 400 | 310~1300 | Y200L-4 | 30 | 11830 |
2YAH2448 | 11.5 | 20 | 30~150 | 400 | 310~1300 | Y200L-4 | 30 | 13012 |
YA2460 | 14.4 | 20 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 12240 |
2YA2460 | 14.4 | 20 | 6~50 | 200 | 260~780 | Y200L-4 | 30 | 13583 |
YAH2460 | 14.4 | 20 | 30~150 | 400 | 400~1700 | Y200L-4 | 30 | 13096 |
2YAH2460 | 14.4 | 20 | 30~150 | 400 | 400~1700 | Y200L-4 | 30 | 14455 |
