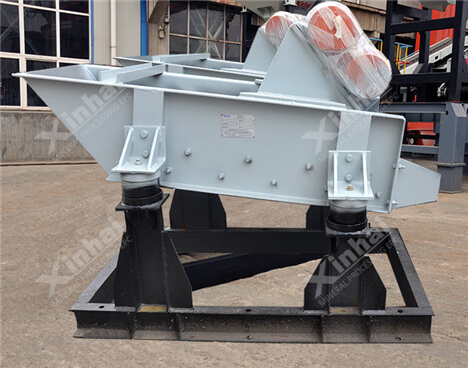

直线振动筛

直线振动筛

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款筛箱沿定向直线做往复运动的振动筛,多用于细粒筛分。
生产能力
20~300t/h
产品改进
筛面角度可调;
采用振动电机作激振器,能耗低。

优势特点


  • 电机功率小,一般仅为其他类筛的1/4-1/5。
  • 筛分效率高。
  • 筛面角度可调。
  • 向基础传递的负荷小,基础无需特殊处理。
  • 筛网采用耐磨橡胶材料,使用寿命长。

工作原理

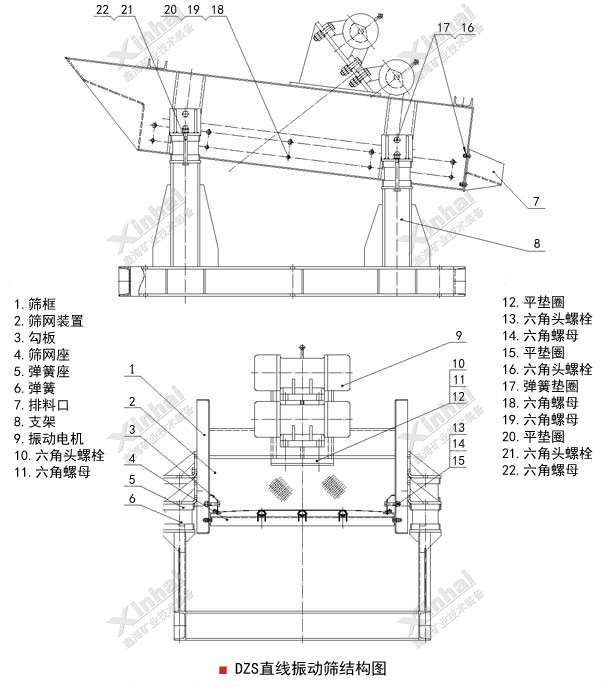

直线振动筛结构图

直线振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。

直线振动筛适合用于脱水、脱泥、脱液及重介质选矿时脱除重介质。

产品FAQ

1、直线振动筛安装前的检查准备有哪些?

(1)检查电机标牌是否与要求相符。

(2)检查电机各紧固件,谨防松动。

(3)检查电机表面有无损坏、变形。

(4)检查是否转动灵活,若有异常,应排除。

(5)检查电源,是否缺相,并空载运行5分钟。

2、直线振动筛的安装与调整有哪些注意事项?

(1)电机应紧固在安装面上,安装面必须光滑、平整。

(2)电机可水平安装。

(3)电机引线应采用四芯橡胶电缆,接电源时引出线电缆不允许有急折,并与振动体可靠固定。

(4)电机应可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。

3、直线振动筛的维护事项?

(1)筛机运转时,其振动部分不得与机外任何物体连接或接触。

(2) 物料喂料时,应在进料口的整个筛体宽度方向上喂入,以保证筛面上物料的均匀分布。

(3)物料下落时,不得有大的冲击,以免损坏筛网。

(4)开、停机前,筛面上不得有存留物料。

(5)设备运行中如有异常声响,应立即关机检查,排除故障后方能开机。

4、直线振动筛的操作要点?

(1)操作人员的培训

工作人员应了解设备的各部结构和简单的工作原理;工作前,应做好开车准备,检查回转件灵活无卡阻,筛网完好,各零部件无松脱,螺栓紧固。

(2)无负载启动和停车

直线振动筛一般都用于破碎筛分成套设备或洗选流程中,应用时要求筛机空载启动和停车。因此需遵守逆工艺流程启动,顺工艺流程停车的原则。除特殊原因外,不允许带料停车。当筛面上有积料时,必须清除之,方可启动。运转正常后,方能开始给料。

技术参数:

型号 筛分面积
(m2)
振幅
(mm)
电机
型号
电机功率
(kw)
转速
(r.p.m)
DZS0410 0.4×1.0 2~4 YZS3-6 0.25 970
DZS0412 0.4×1.2 2~4 YZS3-6 0.25 970
DZS0415 0.4×1.5 2~4 YZS3-6 0.25 970
DZS0612 0.6×1.2 2~4 YZS3-6 0.25 970
DZS0718 0.7×1.8 2~4 YZO-10-6 0.75 960
DZS0816 0.8×1.6 2~4 YZO-10-6 0.75 960
DZS0918 0.9×1.8 2~4 YZO-10-6 0.75 960
DZS1018 1.0×1.8 2~4 YZO-16-6 1.1 950
DZS1020 1.0×2.0 3~5 YZO-20-6 2 950
DZS1225 1.25×1.25 3~5 YZO-20-6 2 950
DZS1530 1.5×3.0 3~5 ZDS41-6 3 940
DZS21530 1.5×3.0 3~5 ZDS41-6 3 940
DZS1536 1.5×3.6 3~5 ZDS41-6 3 940
