产品简介:一款铁矿专用球磨机设备。
处理能力:0.65~615t/h
产品改进:鑫海选铁球磨机设备是在原球磨机的基础上进行升级改造,更适合铁矿矿物的磨矿。
优势特点:
1、选铁球磨机的轴承采用的是大直径双列调心滚子轴承,代替了以往的滑动轴承,让选铁球磨机更节能更降耗30%左右;
2、大口径的进料口设计,在保留了以往的端盖式结构的基础上,让选铁球磨机的处理更大;
3、选铁球磨机可根据型号大小,制成整体机架和组合型机架,使设备安装、维护更方便,且选择性多;
4、全新的鼓型给料器,减少了惯性冲击,使球磨机运行更平稳,有效减少了球磨机停机维修时间。
选铁球磨机是在球磨机基础上进行创新的一款新型设备,主要用于各种铁矿磨矿作业,除此外还可用于其他金属矿物的磨矿作业。
选铁球磨机跟常规基本相同,都是由机架制成筒体,由电动机带动轴承使球磨机筒体发生旋转,铁矿物料通过空心轴颈给入球磨机内,利用筒体内装有的钢球与其一起发生抛物运动,在运动过程中发生冲击、撞击、磨剥等作用力,直至实现磨矿粒度,结果磨碎物料通过排矿口处排出。

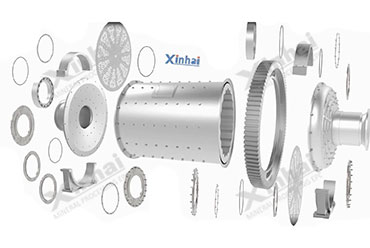

选铁球磨机主要由筒体、给料端、排料端、主轴承和传动系统等组成。
筒体:是一个空心圆柱筒,用18-36mm厚的钢板卷制而成,筒体内壁铺有耐磨衬板。
给料端:由端盖、中空轴颈和给料器等组成。端盖内壁铺有平的扇形衬板,端盖外焊有中空轴颈,给料器固定在中空轴颈的端部。
排料端:由端盖和排料中空轴颈等组成。
选铁球磨机有哪些成功案例?
案例1:山西1200tpd铁矿选矿项目是鑫海矿装承接的包括选矿实验、矿山设计、设备生产、安装调试、工人培训、选厂管理在内的选厂整体服务项目。其中磨矿作业采用两段全闭路流程,磨矿设备根据选矿厂规模选用MQGg2100X4500节能型选铁球磨机,降低了磨矿成本。
案例2:该铁矿项目位于内蒙古额济纳旗,每年可生产约40万吨左右的富铁矿石,品位可达53%。随着开采深度的日渐增加,以前的露天开采方式已无法满足需求,因为贫铁矿的数量在不断增加,急需将这些贫铁矿进行选别,选出的铁精矿才能用于工业生产。
经多方考察,客户选择了鑫海的选铁球磨机。2136型选铁球磨机与2018年6月在该项目中投产,项目负责人一再表示该设备符合他的心意,不但将重量控制在合理误差之内,同时还节能,而且安装也方便。
该项目的细节可参考文章:2136型选铁球磨机在铁尾矿再选项目中再立功
规格型号 |
筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
