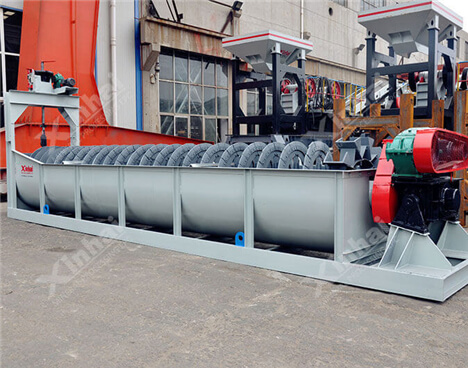

高堰式螺旋分级机

高堰式螺旋分级机

产品简介:一款借助固体颗粒在矿浆中沉降速度不同进行分级的设备。

处理能力:10~1785 t/d

产品改进:返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。

优势特点:

高堰式螺旋分级机

返砂端增加了返砂自动提升装置,取消球磨机大勺头的配置。

每吨矿石一般可节电1~1.5度。

避免了大勺头的频繁检修。

减缓了对球磨机大、小齿轮的不均衡冲击。

24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

产品简介

高堰式螺旋分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外,有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水。

工作原理

高堰式螺旋分级机采用将磨细后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下面是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使细颗粒悬浮到上面,流到溢流堰处溢出。粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。溢流堰的位置高于螺旋轴下端的轴承中心,低于溢流端螺旋上缘。

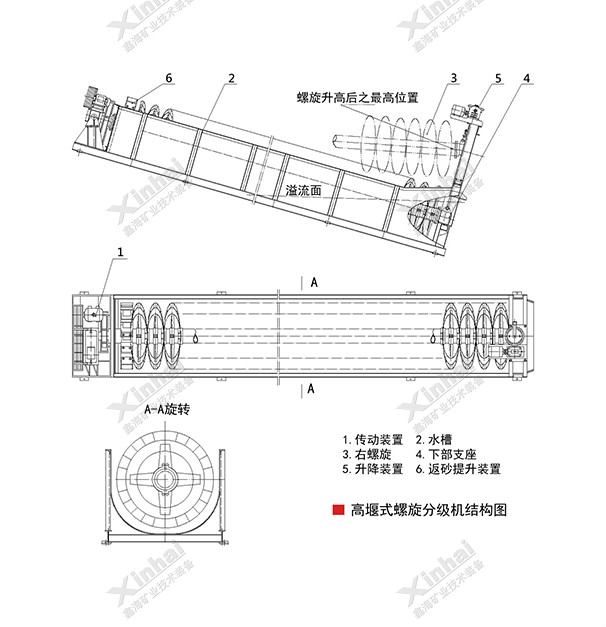

产品结构

高堰式螺旋分级机

产品FAQ


技术参数

具体如何选用合适的高堰式螺旋分级机请联系我们,我们的专家会给您合理的建议。

类型 型号 螺旋转速(r.p.m 按返砂 按溢流处理能力(t/d) 螺旋直径(mm)  螺旋长度(mm) 水槽坡度 传动电机型号 传动电机功(kw) 提升电机型号 提升电机功率 重量(kg)
高堰式单螺旋 FLG-300 8.3~22 30~80 10-30 φ300 3680 14-18.5 Y90L-6 1.1 手动 -- 668
FLG-500 8.5~15.5 145~260 21-75 φ500 4246 1600
FLG-750 2.4~9.9 255~564 65-154 φ750 4980 Y132S-6 3 2716
FLG-1000 3.5~7.6 473~1026 85 φ1000 6120 Y132M2-6 5.5 4400
FLG-1200 5~8 1165~1630 155 φ1200 6125 Y132M2-6 5.5 Y90L-4 1.5 8765
FLG-1500 2.5~6 1140~2740 235 φ1500 7940 Y160M-6 7.5 Y100L1-4 2.2 12500
FLG-2000 3.6~5.5 3890~5940 400 φ2000 8250 Y160L-6/4 11;15 Y100L2-4 3 20814
FLG-2400 3.64 6800 580 φ2400 8940 Y160L-4 15 Y100L2-4 3 25650
FLG-3000 3.2 11650 890 φ3000 13950 Y200L2-6 22 Y113M-4 4 37000
高堰式双螺旋 2FLG-1200 5~8 2340~3200 310 φ1200 6125 Y132M2-6 5.5×2 Y100L1-4 2.2×2 15840
2FLG-1500 2.5~6 2280~5480 470 φ1500 7940 Y160M-6 7.5×2 Y100L-4 2.2×2 22110
2FLG-2000 3.6~5.5 7780~11880 800 φ2000 8900 Y200L2-6, Y200L-4 22;30 Y100L2-4 3.0×2 36341
2FLG-2400 3.67 13600 1160 φ2400 11500 Y200L-4 30 Y100L2-4 3.0×2 45874
2FLG-3000 3.2 23300 1785 φ3000 12140 Y225M-4 45 Y112M-4 4.0×2 73030
