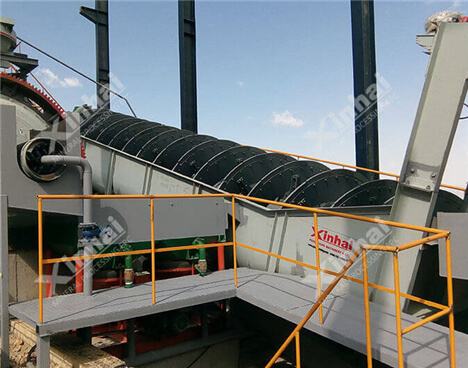

产品简介:一款溢流端螺旋全部浸没在液面下的分级设备。
处理能力:50~1410 t/d
产品改进:返砂端增加了返砂自动提升装置,藉此可取消球磨机大勺头的配置,球磨机运行更平稳。
沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下,主要适用于溢流粒度为0.15~0.07mm的矿石分级。

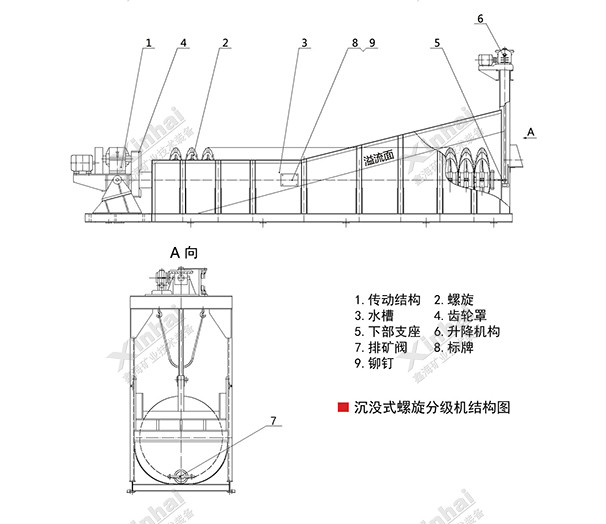

沉没式螺旋分级机是借助于固体粒大小不同、比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备。通过螺旋低速转动,对矿浆起搅拌作用使细颗粒悬浮到上面,流到溢流堰处溢出,粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。
螺旋分级机安装:机器经检查无损伤、螺钉无松动,即可安装。分级机应牢靠地安装在浇注好的混凝土的基础上。基础设计应具有很好的支撑作用,尽量减少对螺钉的剪切力。
螺旋分级机的操作:对螺旋分级机的结构和工作原理清楚后,方可操纵本机。
(1)螺旋体转动后,方可开始给入矿浆,逐渐地啬给矿量;
(2)螺旋体处在工作状态时,如遇特殊故障如卡住、过载须立即停车时,立即将螺旋体提升出矿浆面,不准许螺旋体压在矿浆内,速将矿阀打开,避免淤塞;
(3)再次启动时,须将下轴承体放到导槽里,而螺旋叶片避免插入到沉积的沙层里,只是下降到一定的位置,这样才能转动螺旋体。
具体如何选用合适的沉没式螺旋分级机请联系我们,我们的专家会给您合理的建议。
类型 | 型号 | 螺旋转速(r.p.m) | 按返砂处理能力(t/d) | 按溢流处理能力(t/d) | 螺旋直径(mm) | 水槽长度(mm) | 水槽坡度 | 传动电机型号 | 传动电机功率(kw) | 提升电机型号 | 提升电机功率(kw) | 重量(kg) |
沉没式单螺旋 | FLC-1000 | 2.5,3.5,5,7.4 | 160-700 | 85 | 1000 | 6500 | 14-18 | Y132M2-6 | 5.5 | 手动 | — | 5195 |
FLC-1200 | 5,6,7 | 1150-1640 | 120 | 1200 | 8400 | 14-18 | Y160M-6 | 7.5 | Y90L-4 | 1.5 | 9583 | |
FLC-1500 | 2.5,4,6 | 1140-2740 | 185 | 1500 | 10500 | 14-18 | Y160L-6 | 7.5 | Y100L1-4 | 2.2 | 14226 | |
FLC-2000 | 3.6,5.5 | 3890-5940 | 400 | 2000 | 13000 | 14-18 | Y160M-6 | 11 | Y100L2-4 | 3 | 27753 | |
Y160L-4 | 15 | |||||||||||
FLC-2400 | 3.64 | 6800 | 455 | 2400 | 14130 | 14-18 | Y200L1-6 | 18.5 | Y112M-4 | 4 | 32467 | |
FLC-3000 | 3.2 | 11650 | 705 | 3000 | 14300 | 14-18 | Y200L-4 | 30 | Y112M-4 | 4 | 43500 | |
沉没式双螺旋 | 2FLC-1200 | 3.8,6 | 1770-2800 | 240 | 1200 | 8400 | 14-18 | Y160M-6 | 7.5×2 | Y100L1-4 | 2.2×2 | 19610 |
2FLC-1500 | 2.5,4,6 | 2240-5360 | 370 | 1500 | 10500 | 14-18 | Y160M-6 | 7.5×2 | Y100L1-4 | 2.2×2 | 27450 | |
2FLC-2000 | 3.6,5.5 | 7780-11880 | 640 | 2000 | 12900 | 14-18 | Y160L-6/4 | 2×11,2×15 | Y100L2-4 | 3.0×2 | 50621 | |
Y200L2-6 | 22 | |||||||||||
Y200L-4 | 30 | |||||||||||
2FLC-2400 | 3.67 | 13700 | 910 | 2400 | 14130 | 14-18 | Y225S-4 | 37 | Y112M-4 | 4.0×2 | 65283 | |
2FLC-3000 | 3.2 | 23300 | 1410 | 3000 | 14300 | 14-18 | Y225M-4 | 45 | Y112M-4 | 4.0×2 | 84900 |
