首页 > 产品中心 > 浮选机 > 全截面微泡浮选机

全截面微泡浮选机

全截面微泡浮选机

产品简介:一款节能达50-60%,浮选回收率提高1-5%的大型浮选设备。

处理能力:39~780t/d

产品改进:利用带有一定压力的气升空气对矿浆进行搅拌,浮选机本身的搅拌动力小,节能显著;安装了矿、药、气的高速混合装置和雾化装置。

优势特点:

节能显著,可达50~60%。

浮选指标好。

空气和药剂利用率高。

浮选机选型、大型化容易。

防腐耐磨,使用寿命长。

维护费用和生产成本低。

投资少,占地面积小。

24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

产品简介

全截面气升式微泡浮选机一般粗、扫、精选作业各选一台即可,为了制造方便和更换备件方便,该浮选机平面截面尺寸为600×600mm的倍数,即平面截面尺寸为长×宽=N个600×600mm。经过比较,浮选机充气用风机选用双级高压罗茨风机比较合适,考虑到风机的合理选型,粗选槽高度一般定为7m,扫选和精选槽一般比粗选槽低1m,这样就可根据所需的浮选槽容积来计算出各作业浮选机截面的规格尺寸。

扫选和精选槽一般比粗选槽低1m,是为了矿浆自流,扫选的精矿产品和精选的尾矿均可自流到搅拌槽中,由泵连同原矿一起打入粗选槽中,形成闭路循环。

全截面气升式微泡浮选机先后在烟台宜陶矿业有限公司中经过了小型机(0.064m3)优化条件试验,中型机(16m3)半工业验证试验和大型机(40m3)生产实践验证,通过各种试验和实践来看,均达到了预期效果。

烟台宜陶公司现场原采用XCF-16和KYF-16联合机组,搅拌槽、浮选机及罗茨风机合计功率为745kw。由于全截面气升式浮选机本身无动力,仅需要风机、搅拌槽和泵,其功率为208.5kw,节省功率72%,节能效果非常显著。浮选回收率提高了5%。

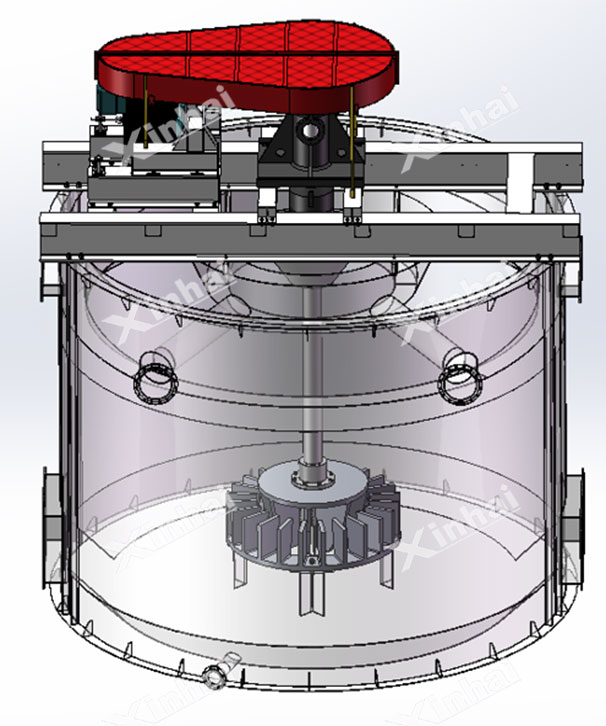

产品结构

全截面气升式微泡浮选机

产品FAQ

1、为什么全截面气升式微泡浮选机的浮选指标好?

由于全截面气升式微泡浮选机在设计中,矿物颗粒与药、气的充分混合,给入的气泡是微泡,给入的药液被雾化成细小的乳珠,气泡和药的比表面积大,浮选机槽体高,中部的泡沫阻尼装置区使矿物颗粒的浮选时间长,故采用全截面气升式微泡浮选机后,浮选指标较好。

2、全截面气升式微泡浮选机可降低成本的优势具体体现在哪些方面?

由于全截面气升式微泡浮选机的主要易损件为单向阀,而这些物件均采用鑫海研制的超耐磨橡胶制造,单向阀是通过大量的空气与矿浆接触,相当于通过“气悬浮”接触,所以磨损较轻,因此维护费用低。另外,该浮选机的突出节能效果,也使得其生产成本大大减少。

3、全截面气升式微泡浮选机能大型化生产吗?

长期以来,浮选机的大型化一直困扰着人们,主要是如何设计搅拌及叶轮系统以防止沉槽及如何让浮选槽内不存在死角等问题。由于全截面气升式微泡浮选机是全截面充气,不需要动力搅拌,所以浮选机的截面可以需要多大就做多大。因而浮选机的大型化很容易,其规格也可以根据需要制造。

技术参数

序号 规格型号 处理能力(t/d) 直径(m) 高(m) 容积(m3) 所需风量(m3/min) 所需风压(Kpa) 重量(吨)
1 XQFφ1000×7000 45 1.0 7.0 4.87 0.94 120.90 3.5
2 XQFφ1000×6400 40 1.0 6.4 4.40 0.94 109.20 3.1
3 XQFφ1000×5800 39 1.0 5.8 3.93 0.94 97.50 2.9
4 XQFφ1500×7000 100 1.5 7.0 10.96 2.12 120.90 5.4
5 XQFφ1500×6400 98 1.5 6.4 9.90 2.12 109.20 4.9
6 XQFφ1500×5800 86 1.5 5.8 8.84 2.12 97.50 4.5
7 XQFφ2000×7000 190 2.0 7.0 19.48 3.77 120.90 7.5
8 XQFφ2000×6400 170 2.0 6.4 17.59 3.77 109.20 6.8
9 XQFφ2000×5800 150 2.0 5.8 15.71 3.77 97.50 6.2
10 XQFφ2500×7000 300 2.5 7.0 30.43 5.89 120.90 9.7
11 XQFφ2500×6400 270 2.5 6.4 27.49 5.89 109.20 8.8
12 XQFφ2500×5800 240 2.5 5.8 24.54 5.89 97.50 8
13 XQFφ3000×7000 420 3.0 7.0 43.83 8.48 120.90 12
14 XQFφ3000×6400 370 3.0 6.4 39.58 8.48 109.20 10.9
15 XQFφ3000×5800 350 3.0 5.8 35.34 8.48 97.50 9.9
16 XQFφ3500×7000 580 3.5 7.0 59.65 11.55 120.90 14.50
17 XQFφ3500×6400 520 3.5 6.4 53.88 11.55 109.20 13.20
18 XQFφ3500×5800 480 3.5 5.8 48.11 11.55 97.50 12.00
19 XQFφ4000×7000 780 4.0 7.0 77.91 15.08 120.90 16.00
20 XQFφ4000×6400 700 4.0 6.4 70.37 15.08 109.20 15.20
21 XQFφ4000×5800 620 4.0 5.8 62.83 15.08 97.50 14.40
