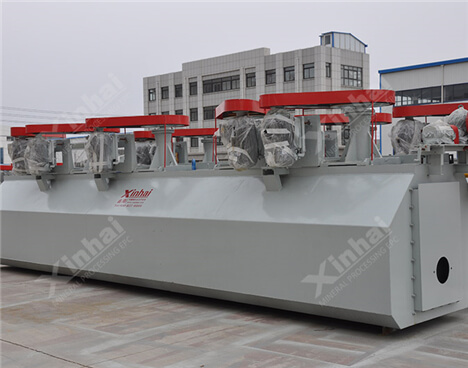

产品简介:一款自吸浆、自吸气的机械搅拌式浮选机。
处理能力:0.37~20m<sup>3</sup>
产品改进:叶轮两面带有后倾式叶片,可实现槽内矿浆双循环;前倾式槽体,死角小,泡沫运动速度快。
优势特点:
吸气量大、功耗低。
易损件寿命长。
每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。
矿浆循环合理,能尽可能地减少粗砂沉淀,有利于粗粒矿物浮选。
设有矿浆面的自控装置,调节方便。
叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环,下叶片产生矿浆下循环。
机械搅拌,自吸气,自吸矿浆。
可与JJF型浮选机构成联合浮选机组,作为每一个作业的吸入槽。
SF型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
SF型浮选机叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

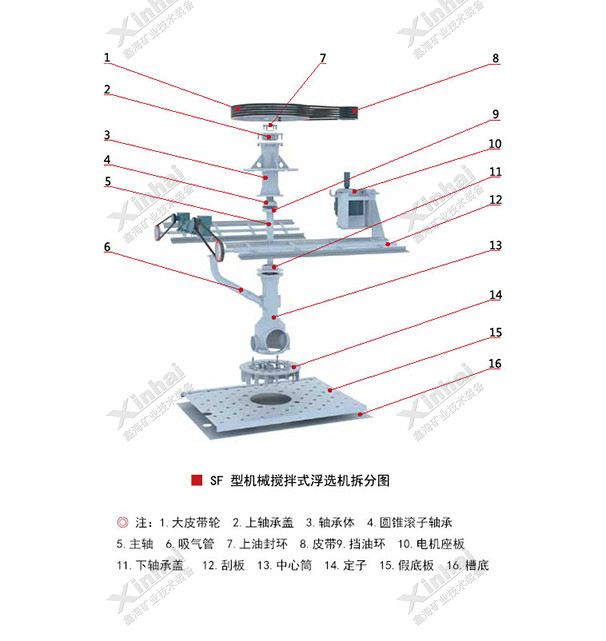

SF型浮选机采用了结构新颖的前倾式槽体,双面叶片水轮,配有导流管和假底装置,槽内矿浆按固定的流动方式进行上、下双循环,有利于粗粒矿物的悬浮,可自吸空气,自吸矿浆,不需要泡沫泵。
1、使用SF型浮选机应注意哪些?
SF型浮选机开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,SF型浮选机工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,SF型浮选机磨损时应注意更换,泵体内轴承每三个月要保养一次。SF型浮选机易损件:叶轮,定子。
2、SF型浮选机的使用须知?
浮选泡沫的外观包括浮选机泡沫的虚实、大小、颜色、光泽、形状、厚薄、强度、流动性、音响等现象,这些现象主要是由泡沫表面附着的矿物种类、数量、粒度、颜色、光泽、密度、起泡剂用量多少等决定的。
(若想获得更好的效果,请咨询烟台鑫海矿山机械有限公司)
型号 | 有效容积(m3) | 处理能力(m3/min) | 叶轮直径(mm) | 叶轮转速(r.p.m) | 搅拌用电机功率(kw) | 刮板用电机功率(kw) | 单槽重量(kg) |
---|---|---|---|---|---|---|---|
SF-0.37 | 0.37 | 0.2-0.4 | 300 | 352-442 | 1.5 | 0.55 | 470 |
SF-0.7 | 0.7 | 0.3-1.0 | 350 | 336 | 3 | 1.1 | 970 |
SF-1.2 | 1.2 | 0.6-1.2 | 450 | 312 | 5.5 | 1.1 | 1400 |
SF-2.8 | 2.8 | 1.5-3.5 | 550 | 280 | 11 | 1.5 | 2120 |
SF-4 | 4 | 2-4 | 650 | 235 | 15 | 1.5 | 2600 |
SF-6 | 6 | 3-6 | 760 | 191 | 30 | 2.2 | 3000 |
SF-8 | 8 | 4-8 | 760 | 191 | 30 | 2.2 | 4292 |
SF-16 | 16 | 5-16 | 850 | 169 | 45 | 2.2 | 7415 |
SF-20 | 20 | 5-20 | 850 | 169 | 45 | 2.2 | 9823 |
