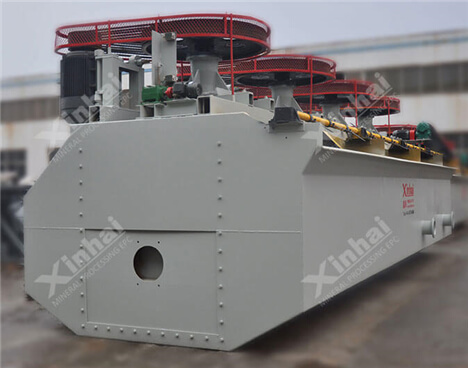

XJB棒型浮选机

XJB棒型浮选机

索取报价技术咨询技术咨询

热线电话24小时销售热线:15311826765

产品简介
一款自吸气的机械搅拌式棒型浮选机。
有效容积
1~4m3
产品改进
槽底与棒条之间设有凸台,起向导作用,可加快浆气混合物冲向槽底的速度; 槽底与棒条之间设有弧形稳流板,可向槽体四周运动,使其在槽内均匀分布,并呈W型的轨迹运动。

优势特点

  • 搅拌粒度特别强,浆气运动轨迹好,特别适于比重大、沉降速度快、物料较粗矿物料选别。
  • 浆、气、药混合均匀。
  • 浮选速度快。
  • 停车易于启动。

工作原理

棒型浮选机主要是利用叶轮或棒型轮回转所产生的负压,将空气从中空轴吸入,然后浮选轮将其分割形成微小气泡,再由叶轮或棒型轮强烈的搅拌与抛射,使得矿浆与空气充分的混合,这种浆气混合物在浮选轮的斜棒作用下,经捕收剂作用的有用矿物颗粒,选择性地附着于气泡上,上浮至矿浆面,由刮板刮入精矿槽内,从而完成分选作业。

产品结构

棒型浮选机结构图

棒型浮选机主要特点是由斜棒轮、凸台、弧形稳流板等构成的充气搅拌器组,叶轮由12根斜锥棒条与一个圆盘组合而成,每根棒条与棒轮旋转的相反的方向后倾45°角,自上而下向外扩张15°的锥角。这种设计可在旋转时,斜棒的线速度越往下越大,从而增大搅拌作用。

产品FAQ

1、浮选机搅拌装置的作用有哪些?

主要是搅拌矿浆,增加与气泡接触的机会。

可将空气切割成微小气泡,来形成矿化泡沫。

吸入空气和矿浆进行在循环。

2、浮选机的水化作用是什么?

水物质的表面与水分子产生的作用,让分子在矿物表面产生定向的排列,以形成水化层或水化膜,这种作用称为水化作用。

技术参数:

型号 槽类型 有效容积(m3) 处理能力(m3/min) 叶轮直径(mm) 叶轮转速(r.p.m) 搅拌用电机功率(kw) 刮板用电机功率(kw)) 4槽重量(kg)
XJB-1 吸入槽 1 1.5-1.7 400 440 5.5 1.5 5344
XJB-1 直流槽 1 1.5-1.7 410 410 4 0.8 5344
XJB-1D 吸入槽 1 1.5-1.7 400 440 5.5 1.5 5479
XJB-1D 直流槽 1 1.5-1.7 410 410 4 0.8 5479
XJB-2 吸入槽 2 1.5-1.4 450 360 15 1.1 9071
XJB-2 直流槽 2 1.5-1.4 540 360 11 1.1 9071
XJB-2D 吸入槽 2 1.5-1.4 450 360 15 1.1 9320
XJB-2D 直流槽 2 1.5-1.4 540 360 11 1.1 9320
XJB-4 吸入槽 4 2.0-4 700 280 18.5 1.1 16325
XJB-4 直流槽 4 2.0-4 510 280 18.5 1.1 16325
