充气式浮选机

更新日期:2016-10-10 17:43:22浏览次数:2980作者:gao
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

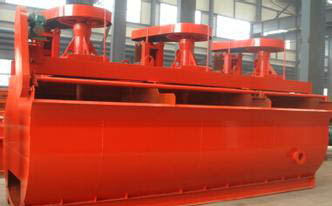

xcf型充气式浮选机

充气式浮选机

浮选机分为四种,这里我们讲其中的一种——充气式浮选机。这类浮选机的特点是既没有机械搅拌器也没有传动机构,它是靠外部风源送入压缩空气对矿浆进行充气和搅拌。可细分为单纯充气式和气升式两类:单纯充气式国内名称:浮选柱。单纯充气式国外名称:CALLOW型(卡洛)、WACLNTOSH型(马格伦托尔)等。气升式国外名称:SW型(浅槽气升)、EKOF(埃柯夫)
 优点:结构简单,易制作、能耗低、单位容积处耗量大。
 缺点:充气器易结垢,不利于空气弥散;设有搅拌器,浮选取指标受到一定影响。
鑫海充气式浮选机有两种,XCF型充气式浮选机KYF型充气式浮选机

XCF型充气式浮选机

一般充气机械搅拌式浮选机由于压入低压空气,降低了叶轮中心的负压,使之难以吸浆。为此,我们设计了具有充气-搅拌区和吸浆区的主轴部件。吸浆区由叶轮上叶片、圆盘形盖板、中心筒和连接管等组成;充气搅拌区由叶轮下叶片和空气分配器等组成.由叶轮的大隔离盘把二区分开。 叶轮是浮选机的主要部件,是浮选机设计的关键之一。为了把充气一搅拌区和吸浆区分开,叶轮设计成具有被隔离盘分开的上下叶片,叶轮上叶片无外加充气的干扰,在叶轮上叶片中心区可形成较大的负压,以此来抽吸矿浆;叶轮下叶片只循环矿浆和分散空气。在浮选机运转过程中,叶轮上叶片不断地吸入绐矿和中矿,中矿中含有大量的气泡,气泡在机械力的作用下会不断破裂,产生大量的气体,由于叶轮旋,中心筒和连接管内的空气就会不断增加,这些空气将逆着进浆方向从吸浆管中排除,同时也使上叶片中心区的负压不断较少,从而降低吸浆能力。 由于采用既能循环槽内矿浆并分散空气,又能从槽外吸入给矿和中矿的双重作用的叶轮,配以空气分配器、圆盘形盖板、可消除空气的连接管,选取合适的参数,使浮选机实现了自吸给矿和中矿,同时有具备一般充气机械搅拌式浮选机的优点,因此XCF型充气式浮选机的设计是成功的。

KYF型充气式浮选机

KYF型充气式浮选机

KYF型充气式浮选机的叶轮旋转时,槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间,同时,由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中,通过分配器周边的孔进入叶轮叶片间,矿浆与空气在叶轮叶片间进行充分混合后,由叶轮上半部周边排出,排出的矿流向斜上方运动,由安装在叶轮四周斜上方的定子稳定和定向后,分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫,泡沫自流到泡沫槽中,矿浆再返回叶轮区进行再循环,另一部分则通过槽间壁上的流通孔进入下槽进行再选别。优势是功耗较小,可节能30-50%等。
