管道取样机的安装方法

更新日期:2016-12-06 13:52:25浏览次数:3105作者:lynn
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

  管道取样机的作用是将矿浆从封闭的管道中截取出来的一款自动取样设备。通过截取得到的样品可直观体现出在这段时间内矿浆的变化。客户在购买管道取样机之后需要进行安装,本文为您详细介绍管道取样机的安装方法。

  接料斗旋转方向与管道取样机机体红色箭标方向一致,机体的安装位置应选在不漏水或矿浆的地方,如果机体上方漏水或矿浆必须加做防护罩。

  设备安装后,应将各活动关节及传动齿轮加润滑油,每日检查油杯是否有润滑脂,应及时补加润滑脂。

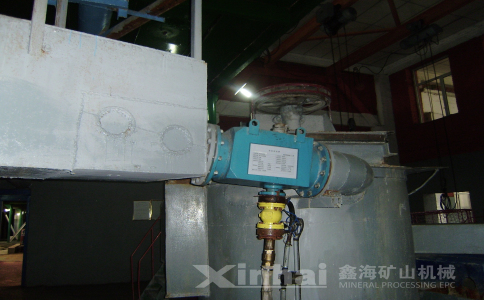

管道取样机安装图

  以上工作完成后,请参照电气图纸完成下述接线和调整工作:

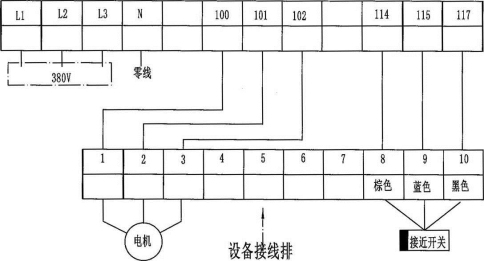

  1、将380V三相交流和零线电源接到控制箱的四个进线端子上Ll,L2, L3, N;参见电气示意图。

  2、将设备上接线排1、2、3接于控制器里面接线排的U、V、W接线孔中,参见电气示意图。

  3、将取样机体侧面接线排上的三条传感信号线(8、9、10),引至控制器后面接线排的24V、0V、X0接线孔,参照示意图对接。此三根线不能接错,应使颜色对应相接(棕色与24V、兰色与0V、黑色与X0)对接。此信号线应使用屏蔽线确保信号的传递。

  4、接近开关的电线不要靠近电力线和高压线,防止误动和破损。

  5、接近开关与检测体(传动轮上的黑色金属片)的检测距离不得超过3mm。

  6、接近开关与黑色金属片必须错开位置,应在接近开关的下方,打开控制器的电源开关,接近开关的小指示灯不亮,处于待工。

  7、选时工作,如到工作时间,取样机只工作一次,控制器的报警指示灯亮,则取样机和控制器处于关闭状态,请检查接近开关的三条信号线路是否与接线图的标示线色对应相接。

管道取样机

  上述工作完成后,请认真复查一遍,如未发现遗漏工作及错误, 即可通电调试,管道取样机第一次运转,请注意电机的旋转方向,取样斗应按所标方向旋转,否则应将电机的三根线任意两根线对换即可。每运转一周应准确的使取样斗上死点,如停的位置不对,可将遮光片12的固定螺丝松开,调整遮光片位置,而后加以固定,使每次运转后能准确的使拉杆停在下死点,以满足取样勺的封闭,调试工作完毕,管道取样机即可正常运作。
