球磨机隔仓板的作用及分类

更新日期:2017-02-13 17:34:52浏览次数:8454作者:lynn
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

球磨机隔仓板的作用

(1)分隔研磨体

物料粒度向磨尾方向逐渐减小,要求研磨体开始以冲击作用为主,向磨尾方向逐渐过渡到以研磨作用为主,因而从磨头至磨尾各仓内研磨体的尺寸依次减小。加设球磨机隔仓板可将不同大小的研磨体加以分隔,以防止它们窜仓。

(2)防止大颗粒物料窜向出料端

隔仓板对物料有筛析作用,防止过大的颗粒进入冲击力较弱的细磨仓。否则,未粉碎细的颗粒堆积起来会严重影响粉磨效果,或者未经磨细出磨造成产品细度不合格。

(3)控制磨内物料流速

隔仓板的蓖板孔的大小及开孔率决定磨内物料的流动速度,从而影响物料在磨内经受粉磨的时间。

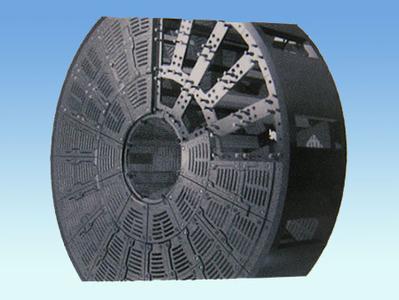

球磨机隔仓板

球磨机隔仓板的分类

1、单层隔仓板

由扇形蓖板组成,用中心圆板将这些扇形板连接成一个整体。隔仓板外圈蓖板用螺栓固定在磨机筒体的内壁上。内圈蓖板装在外圈蓖板的止口中。中心圆板和环形固定圈用螺栓与内 圈蓖板固定在一起。

2、过渡仓式双层隔仓板

由一组盲板和一组蓖板组成,隔仓板朝进料方向的一面是盲板,当一仓内料浆面高于环形固定圈时,流进双层隔仓板中间,然后再经蓖板进入二仓。大块物料和碎研磨体被阻留在双层板之间,定时停磨清除。仓板座用螺栓固定在磨体贴筒体上,盲板装在仓板座上,环形固定圈装在盲板上,蓖板在仓板座上,盲板与蓖板中间有定距管用螺栓拧紧,在蓖板上装有中心圆板。

3、提升式双层隔仓板

构造:物料通过蓖板进入双层隔仓板中间,由扬料板4将物料提升至圆锥体内,随着磨机回转进入下一仓。盲板和扬料板用螺栓固定在隔仓板架上,隔仓板座及木块用螺栓固定在磨机筒体的内壁上,蓖板及盲板装在隔仓板座上,圆锥体装大双层板中间,在圆锥体上装有中心板。

特点:强制物料流通,即通过的物料量不受相邻两仓物料水平面的限制,甚至前仓的物料面低于后仓的情况下仍可通过物料,可控制其前后两仓的适宜球料比(该仓内研磨体与物料的质量比)。适合于安装在干法磨机的粉碎仓内。

缺点:磨机的有效容积减小;在其两侧的存料较少,此区域粉碎效率降低,同时也加剧了隔仓板的磨损;较单层隔仓板结构复杂,通风阻力较大。

球磨机隔仓板的分类

4、分级隔仓板

近年来,分级隔仓板应用日益广泛,尤其在开路磨中使用效果更好。

由于开路磨系统中无选粉装置,所以,出料物料细度控制不方便,通常都是通过增大磨尾仓研磨体填充率抬高物料水平面来限制物料流速,但出磨物料细度仍随入磨物料量的变化而大幅波动。物料跑粗是常见的现象。

如果严格控制出磨物料细度,则由于磨内物料的过粉磨现象而导致磨机产量降低,粉磨电耗提高。分级隔仓板可实现磨内选粉,保证出磨物料的粒度。
