球磨机型号含义,格子型(MQG)和溢流型(MQY)是什么意思?

更新日期:2022-06-22 15:15:19 浏览次数:798 作者:lynn

一、球磨机型号含义

型号是指机器、工具等的性能、规格和大小,型号一般是用汉语拼音、英文字母和一个或几个数字来表示不同形状、类别的产品的代号。那么球磨机型号的含义是什么呢?

球磨机型号是由3-4个字母和4个数字组成的一组代号,例如MQG3660/MQY2445等,这里M是球磨机的磨字的首字母,Q是球字的首字母,而后面的G和Y分别代表格子型和溢流型。数字部分是由球磨机筒体的直径和长度组成的,3660是指筒体直径为3600mm(3.6m),筒体长度为6000mm(6m)。同样,2445是指筒体直径为2.4m,筒体长度为4.5米。这样解释球磨机型号的含义您明白了吗?

以上是通用的球磨机型号命名规则,除此之外,各个球磨机厂家也会有独特的命名规则。以鑫海为例,鑫海生产的节能型球磨机,为了与常规的格子型/溢流型球磨机进行区分,会在三个大写字母后面加一个小写的g,以此来区分节能型和常规型。例如,MQGg1212是指筒体直径和长度均为1.2米的节能格子型球磨机;MQYg1530是指筒体直径1.5米,长度3米的节能溢流型球磨机。

下面我们介绍常见的球磨机型号。

二、格子型球磨机(MQG)

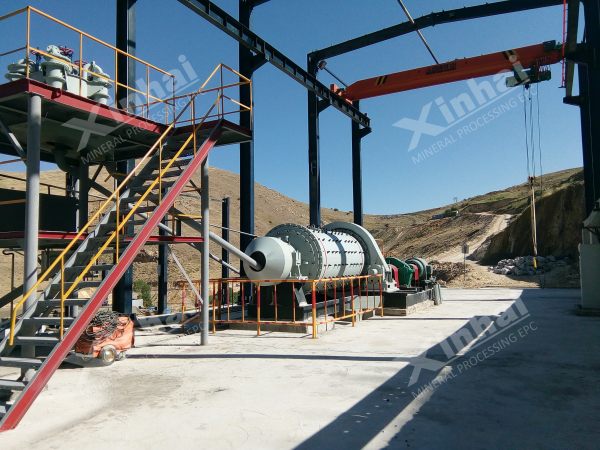

格子型球磨机

MQG格子型球磨机是指在球磨机出料端配有排矿格子,对筒内合格产品进行强制排矿的一种球磨机,格子型球磨机通常用于粗磨作业或是一段磨矿,其优点是,相比同等规格的溢流型球磨机,格子型球磨机的处理能力比较大;产品合格后被强制排出,因此很少产生过磨现象。

格子型球磨机型号较多,鑫海生产的格子型球磨机,型号齐全,筒体直径从0.6m~4.5m,可应用于各种规模的选矿厂。

格子型球磨机各型号参数表:

型号 筒体直径
(mm)
筒体长度
(mm)
电机 型号 电机功率
(kW)

(mm)

(mm)

(mm)
有效容积
(m3)
装球量(t) 重量
(kg)
MQG 0909 900 900 Y225S-8 18.5 4750 2213 2050 0.45 0.96 4620
MQG 0918 900 1800 Y225M-8 22 5000 2280 2050 0.9 1.92 5340
MQG 1212 1200 1200 Y225M-8 22 5788 2994 2540 1.14 2.4 11438
MQG 1224 1200 2400 Y315S-8 55 6673 2994 2540 2.28 3.96 13200
MQG 1515 1500 1500 JR115-8 60 6094 3300 2766 2.5 5 13700
MQG 1530 1500 3000 JR125-8 95 7979 3300 2766 5 10 18690
MQG 2122 2100 2200 JR128-8 155 7750 4839 3794 6.6 15 45400
MQG 2130 2100 3000 JR137-8 210 8744 4394.7 3110 9 20 45790
MQG 2430 2400 3000 JR1410-8 280 9728 4956 4018 12.1 22.5 67000
MQG 2721 2700 2100 JR1410-8 280 9300 5500 4500 10.7 24 63000
MQG 2727 2700 2700 JR148-8 310 9900 5500 4500 13.8 29 68530
MQG 2736 2700 3600 TDMK400-32/2150 400 9765 5826.6 4674.5 18.4 41 98020
MQG 3231 3200 3100 TDMK630-36 630 12750 6750 5152.5 22.5 45 115103
MQG 3236 3200 3600 TDMK630-36 630 14300 6760 5200 24.8 58 119012
MQG 3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 32.8 65 137589
MQG 3639 3600 3900 TDMK1000-36/3600 1000 15000 7200 6300 36.2 75 145000
MQG 3645 3600 4500 TDMK1250-40 1250 15200 7750 6300 41.8 90 159700
MQG 3650 3600 5000 TDMK1400-40 1400 17600 7750 6300 46.4 96 158000
MQG 3660 3600 6000 TDMK1600-40 1600 17000 8800 6500 55.7 120 189000
MQG 4060 4000 6000 TDMK1700-30 1700 17400 9500 7600 69.8 137 214000
MQG 4560 4500 6000 TDMK2300-30 2300 17800 10500 7600 87 158 294000

三、溢流型球磨机(MQY)

溢流型球磨机

MQY溢流型球磨机是指出料端不设置排矿格子,排矿方式是:由于筒内不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。

溢流型球磨机通常用于细磨作业或是两段磨矿中的二段磨矿作业。其优点是,构造简单、管理和检修比较方便、价格也比格子型球磨机更低,用于细磨时比格子型好。

溢流型球磨机可将物料磨到200目左右,因此在很多选厂应用广泛,但应用时也要注意避免过磨。鑫海生产的溢流型球磨机型号齐全,下表中列出常用的溢流型球磨机型号,供参考。

溢流型球磨机各型号参数表:

型号 筒体直径
(mm)
筒体长度
(mm)
电机型号 电机功率
(kW)

(mm)

(mm)

(mm)
有效容积
(m3)
上限装球量 (t) 重量
(kg)
MQY 0918 900 1800 Y225M-8 22 5080 2300 2015 0.9 1.66 6078
MQY 1212 1200 1200 Y225S-8 18.5 5788 2994 2540 1.14 2.4 11473
MQY 1224 1200 2400 YR280S-8 55 6112 2794 2540 2.28 3.8 12308
MQY 1515 1500 1500 JR115-8 60 5766 2945 2600 2.2 6.4 15424
MQY 1530 1500 3000 JR125-8 95 7979 2945 2600 5 10 18690
MQY 2122 2100 2200 JR128-8 155 8070 4840 3795 6.6 14 47800
MQY 2130 2100 3000 JR137-8 210 8870 4840 3795 9 20 47220
MQY 2136 2100 3600 JR137-8 210 9300 4840 3795 10.8 22 52010
MQY 2145 2100 4500 JR148-6 310 11029 4738.6 3300 13.5 23.8 58305
MQY 2430 2400 3000 JR1410-8 280 9710 4778 4120 12.1 23 65880
MQY 2721 2700 2100 JR1410-8 280 9400 5600 4700 10.7 24 63900
MQY 2736 2700 3600 TDMK400-32 400 13049 5800 4680 17.8 32 96570
MQY 2740 2700 4000 TDMK400-32 400 11850 5667 4496 20.4 40 78800
MQY 3231 3200 3100 TDMK630-36 630 12750 6760 5150 21.4 45 107660
MQY 3245 3200 4500 TDMK630-36 630 14356 7200 5152.5 32.8 65 130283
MQY 3254 3200 5400 TM1000-36/2600 1000 15800 6760 5200 37.2 73 121000
MQY 3645 3600 4500 TM1000-36/2600 1000 15000 7200 6326 41.8 76 135000
MQY 3650 3600 5000 TM1250-40/3250 1250 17157 7755 6326 46.4 86 145000
MQY 3660 3600 6000 TM1250-40/3250 1250 19000 7755 6326 55.7 102 154000
MQY 3690 3600 9000 TDMK1800-30 1800 28000 4600 5600 83 163 212000
MQY 3867 3800 6700 TDMK1600-30 1600 19000 8200 7100 70 130 186000
MQY 4067 4000 6700 TDMK1800-30 1800 15600 9600 7300 78 138 207000
MQY 4561 4500 6100 TDMK2200-30 2200 18200 10500 7600 93 151 238000

四、节能球磨机

节能球磨机

节能球磨机是在传统球磨机的基础上对设备的多个细节进行改进,使其能耗更低,因为球磨机的能耗几乎要占到整座选厂能耗的一半儿以上,所以球磨机节能的意义非常重大,可以更好的帮助选厂节约成本,获取更大收益。

相比常规球磨机,节能球磨机的改进体现在如下几个方面:

1.磨机轴承由原来的滑动轴承改为液压式动力或静力轴承;

2.润滑采用新型喷油润滑,保证大小齿轮润滑可靠;

3.启动时采用微拖装置启动,这就可以减少安装功率,节省能耗;

4.新材料的应用改进易损部件质量,延长易损部件寿命,如橡胶衬板、磁性衬板、合金衬板及符合衬板等的应用。

鑫海生产的节能球磨机型号较多,其中包括格子型和溢流型两种节能球磨机的型号。与常规球磨机的技术参数表不同,节能球磨机的技术参数表中给出了各型号球磨机的处理能力范围,对球磨机选型具有很好的参考价值。

节能球磨机型号和技术参数表:

型号 筒体直径
(mm)
筒体长度
(mm)
电机 型号 电机功率
(kW)

(mm)

(mm)

(mm)
处理能力(t/h) 有效容积(m3) 装球量(t) 重量
(kg)
MQGg 1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17 ~4.1 1.14 2.4 9610
MQGg 1224 1200 2400 Y280M-8 45 5745 2352 1778 0.26 ~6.15 2.4 4.6 12692
MQGg 1240 1200 4000 JR117-8 80 7990 2210 2262 0.34~8.3 3.8 7.8 15932
MQGg 1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4~4.5 2.2 5 17125
MQGg 1530 1500 3000 JR117-8 80 7253 3070 2280 2.8 ~9 5 10 21425
MQGg 1536 1500 3600 JR126-8 110 8595 3185 2280 3~11 5.4 11.4 24213
MQGg 1545 1500 4500 JR127-8 130 9680 3254 2370 3.5~12.5 7 12 27346
MQGg 1830 1800 3000 JR136-8 180 8250 3620 2785 4.5 ~27 6.65 14 31850
MQGg 1836 1800 3600 JR136-8 180 8866 3683 2785 4.5 ~29 8.2 13.8 35467
MQGg 1845 1800 4520 JR137-8 210 9808 3683 2785 5~35 10.2 19 38909
MQGg 1856 1800 5620 JR137-8 210 10909 3683 2785 6~40 12.2 22 41681
MQGg 1870 1800 7020 JR138-8 245 12404 3783 2735 7~50 15 31.5 45166
MQGg 2122 2100 2200 JR128-8 155 7135 4137.7 3083 5~29 6.6 20 38340
MQGg 2130 2100 3000 JR136-8 180 8220 4220 3083 6.5 ~36 9 27 43100
MQGg 2136 2100 3600 JR137-8 210 9154.5 4320 3433 7.5 ~42 10.8 23.5 45833
MQGg 2140 2100 4000 JR137-8 210 9654 4320 3083 7.5 ~45 12.8 22.5 47262.4
MQGg 2145 2100 4500 JR137-6 280 10350 4253 3125 10  ~50 13.5 23.6 52648
MQGg 2230 2200 3000 JR137-8 210 8220 3864 3183 7.5 ~45 9.8 20.6 44600
MQGg 2430 2400 3000 JR138-8 280 9023.5 4836.4 3490 7.2 ~92 11.5 22.5 59544.5
MQGg 2436 2400 3600 JR138-8 320 9604.5 4836.4 3490 8  ~100 13.8 25.5 63932.5
MQGg 2442 2400 4200 JR138-8 320 10204.5 4836.4 3490 8  ~110 16 30 67370
MQGg 2721 2700 2100 JR138-8 245 8300 4786.4 3495 7.2 ~84 10.7 23 66743
MQGg 2727 2700 2700 JR137-6 280 8901 4786.4 3490 7  ~110 13.8 29 71030
MQGg 2730 2700 3000 JR1410-8 320 9610 5000 3495 8  ~115 15.3 32 83909.2
MQGg 2732 2700 3200 JR1410-8 320 10724 5000 3620 8  ~120 15.7 32 88073
MQGg 2736 2700 3600 JR158-8 380 10409 5150 3620 12~145 17.7 37 95300
MQGg 2740 2700 4000 JR158-8 380 10609 5150 3620 12.5 ~152 19 42 98454
MQGg 2745 2700 4500 JR1510-8 450 11534 5200 3670 13~160 22 40 100016
MQGg 2747 2700 4700 JR1510-8 475 11779 5571 4175 13~170 23 45 101645
MQGg 2760 2700 6000 JR1512-8 630 13299 5540.6 5140 15~200 30 60 119546
MQGg 2836 2800 3600 JR1510-8 400 10964 5350 3670 13~160 19.7 41 106350
MQGg 3231 3200 3100 TDMK630-36 630 12750 6750 5150 14~180 22.5 45 115430
MQGg 3245 3200 4500 TDMK800-36 800 13896 7200 5152.5 95~110 32.8 65 147588
MQGg 3645 3600 4500 TDMK1250-40 1250 18280 7700 5496 115~170 41.5 76 195727
型号 筒体直径
(mm)
筒体长度
(mm)
电机型号 电机功率
(kW)

(mm)

(mm)

(mm)
处理能力
(t/h)
有效容积
(m3)
装球量(t) 重量
(kg)
MQYg 0912 900 1200 Y1800L-6 15 3666 1835 1400 0.25~1.2 0.7 1 4265
MQYg 0918 900 1800 Y225M-8 22 4401 2535 2070 0.25~1.6 0.9 1.66 5235
MQYg 1212 1200 1200 Y200L2-6 22 3512 2076 1620 0.17 ~4.1 1.14 1.9 9610
MQYg 1224 1200 2400 Y280M-8 45 5745 2352 1778 0.26~6.15 2.4 4.8 12219
MQYg 1240 1200 4000 JR117-8 80 7990 2412 1728 0.34 ~8.3 3.7 7.8 15600
MQYg 1515 1500 1500 Y280M-8 45 5740 3075 2280 1.4 ~4.5 2.2 4.2 17125
MQYg 1530 1500 3000 JR117-8 80 7253 3070 2280 2.8 ~9 5 10 21129
MQYg 1536 1500 3600 JR126-8 110 8595 3185 2280 2.8 ~10 5.4 10 23933
MQYg 1545 1500 4500 JR127-8 130 9680 3254 2370 3.5~12.5 7 12 27500
MQYg 1557 1500 5700 JR127-8 130 10880 3254 2370 4.5 ~16 8.9 15 29359
MQYg 1836 1800 3620 JR136-8 180 8865 3683 2785 4.5 ~29 8.2 13.8 34970
MQYg 1845 1800 4520 JR137-8 210 9750 3683 2785 5~33 10.2 19 37480
MQYg 1857 1830 5720 JR137-8 210 11009 3683 2785 6~40 12.5 22 42096
MQYg 1863 1800 6320 JR138-8 320 11690 3781 2775 6~45 14.2 25 45520.5
MQYg 1870 1800 7020 JR138-8 245 12599 3783 2735 7~47 15 31.5 45136
MQYg 1875 1800 7500 JR138-8 245 12850 3783 2775 7.5 ~54 17 30 49450
MQYg 2122 2100 2200 JR128-8 155 7235 4120 3083 5~29 6.6 20 35963
MQYg 2130 2100 3000 JR136-8 180 8220 4220 3083 6.5 ~36 9 27 40157
MQYg 2136 2100 3600 JR137-8 210 8958 4320 3025 7.5 ~42 10.8 23.5 44132.5
MQYg 2145 2100 4500 JR138-8 245 10350 4268 3121 10 ~45 13.5 23.6 42772
MQYg 2430 2400 3000 JR138-8 280 9023.5 4836.4 3490 7.2 ~92 11.5 22.5 57455.5
MQYg 2436 2400 3600 JR137-6 280 9623.5 4836.4 3490 8 ~110 13.8 25.5 60861.5
MQYg 2442 2400 4200 JR138-8 320 10204.5 4836.4 3440 8 ~130 16.5 31.5 63829.5
MQYg 2445 2400 4500 JR1510-8 380 11132.5 5091.4 4065 8.5~140 17.5 31 75923
MQYg 2460 2400 6000 JR1510-8 450 12623.5 5201.4 4060 9 ~180 23 40 83869
MQYg 2727 2700 2700 JR137-6 280 8901 4786.4 3620 7 ~110 13.8 29 66201
MQYg 2730 2700 3000 JR137-6 280 9201 4786.4 3620 8 ~115 15.3 32 72415
MQYg 2732 2700 3200 JR1410-8 320 10729 5000 3620 8 ~120 15.7 32 83110
MQYg 2736 2700 3600 JR158-8 380 10764 5150 3620 12~145 17.7 37 90441
MQYg 2740 2700 4000 JR1510-8 380 10870 5050 3620 12.5 ~152 19 40 93441
MQYg 2745 2700 4500 JR1510-8 380 11664 5150 3620 12.5 ~163 20.5 40 96196
MQYg 2747 2700 4700 JR1510-8 400 11864 5150 3620 13~170 23 45 97605
MQYg 3231 3200 3100 TDMK630-36 630 12550 6750 5150 14~180 21.4 45 112430
MQYg 3245 3200 4500 TDMK630-36 630 13950 7200 5152.5 95~110 32.8 65 141629
MQYg 3660 3600 6000 TDMK1250-40 1250 19780 7700 5496 120~200 55 102 193483

五、圆锥球磨机

圆锥球磨机

圆锥型球磨机是物料被破碎后,再进行粉磨的重要设备,圆锥形球磨机较其他球磨机的不同之处在于,可实现干湿两种磨矿形式,完全根据用户具体需求来实现选型。对于细粒度矿物处理,圆锥球磨机比其他球磨机处理量可增加15~20%。它的整体结构改变了原有球磨机结构,使机体和底架实现了一体化。在安装上,可以一次并放在基础平面上。

圆锥球磨机型号及技术参数表:

类型 型 号 筒体直径(mm) 筒体长度(mm) 有效容积(m3) 装球量(t) 重量(kg
溢流型 GZM0912 φ900/φ675 900/300 0.65 1 4263
GZM0916 φ900/φ675 1350/300 0.83 1.35 4844
GZM0918 φ900/φ675 1500/300 0.91 1.5 5100
GZM1226 φ1200/φ900 2200/400 2.33 4.2 9647
GZM1230 φ1200/φ900 2600/400 2.7 4.85 10510
GZM1241 φ1200/φ900 3700/400 3.6 6.47 12460
GZM1545 φ1500/φ1200 4000/500 6.6 11 22460
GZM1831 φ1800/φ1390 2500/600 6.5 11.5 30100
GZM1835 φ1800/φ1390 2500/600 7.4 13 30502
GZM2131 φ2100/φ1670 2500/600 9 16.5 33454
GZM2740 φ2700/φ2287 3450/550 19.7 38.2 74982
GZM2742 φ2700/φ2287 3650/550 20 41 76842
格子型 GZMg0912 φ900/φ675 900/300 0.65 1 4363
GZMg1220 φ1200/φ900 1600/400 2.14 3.68 7400
GZMg1226 φ1200/φ900 2200/400 2.84 4.88 9757
GZMg1520 φ1500/φ1200 1500/500 2.84 4.88 13011
GZMg1545 φ1500/φ1200 4000/500 6.6 11 22578
GZMg1835 φ1800/φ1390 2910/600 7.35 13 31349
GZMg2131 φ2100/φ1670 2500/600 9 16.5 34920
GZMg2141 φ2100/φ1670 3500/600 11.92 21.5 44626
GZMg2430 φ2400/φ1670 2300/700 11.5 4122 59516
GZMg2727 φ2700/φ2100 2285/550 12.9 25.8 60844
GZMg2742 φ2700/φ2287 3650/550 20 41 78979
GZMg2742 φ2700/φ2287  3650/550 20 41 78979

六、干式球磨机

干式球磨机

干式球磨机又称干法球磨机,在选矿行业中应用广泛,具有物料适应性强、出料精细、生产能力大等特点。鑫海矿装生产的干式球磨机,较大的型号为3.6*5.5m或者是3*9m,可磨到400目;单台处理量为每天2000吨以内;最小处理量0.25吨/小时。

干式球磨机型号规格参数见下表:

规格型号 装球量(t) 进料粒度(mm) 出料粒度(mm) 产量(t/h) 重量(t)
Ф900×1800 1.5 ≤20 0.075-0.89 0.65-2 5.85
Ф1200×3000 3.5 ≤25 0.074-0.4 1.6-5 14.3
Ф1200×4500 5 ≤25 0.074-0.4 1.6-5.8 15.6
Ф1500×4500 11 ≤25 0.074-0.4 3-6 22
Ф1500×5700 12 ≤25 0.074-0.4 3.5-6 25.8
Ф1830×6400 21 ≤25 0.074-0.4 6.5-15 43
Ф1830×7000 23 ≤25 0.074-0.4 7.5-17 43.8
Ф2100×3000 15 ≤25 0.074-0.4 6.5-36 45
Ф2100×7000 26 <25 0.074-0.4 12-48 59.5
Ф2200×4500 27 <25 0.074-0.4 9-45 54.5
Ф2200×7000 35 <25 0.074-0.4 15-28 62.5
Ф2400×3000 23 <25 0.074-0.4 7-50 58
Ф2700×4000 40 <25 0.074-0.4 22-80 95
Ф3200×4500 65 <25 0.074-0.4 按工艺条件定 149
Ф3600×6000 110 <25 0.074-0.4 按工艺条件定 198

以上为您介绍了球磨机型号的含义,以及MQG、MQY是什么意思?分别代表了什么。同时,也为您列出了几种选矿厂常用的球磨机型号参数表,希望帮助您在选择球磨机型号过程中提供一点点参考。在此也提醒您,球磨机选型需要专业人员从实验结果出发,根据多重因素来确定型号,如有任何疑问,可咨询鑫海!

看了本文的朋友还喜欢:
老客户留言
  • 温先生 2021-8-3 8:12:39 河北

    1x2m球磨机多少钱?用来磨钢渣,一天磨十来吨。

  • 李先生 2021-08-02 9:58:54 辽宁

    想购买一台自磨机,湿磨硅石,处理量每天200吨。

  • 周先生 2021-07-30 15:19:44 湖北

    日处理量200吨的湿式球磨机处理硫精矿,进料粒度<1mm,出料-200目80%。

  • 刘先生 2021-7-28 11:30:50 辽宁

    咨询2446和2060磨机,计划上两个选厂,一个选厂两套磨机系统,处理铁矿。

  • 张先生 2021-7-25 7:50:08 贵州

    咨询1200球磨机处理磷矿,希望了解价格和重量

  • 董先生 2021-7-22 12:22:05 河北承德

    咨询1.83*7m湿式格子型球磨机处理铁矿,磨铁粉。

  • 罗先生 2021-7-17 15:40:15 四川

    咨询球磨机磨石英石,处理量每天300吨,粒度要求磨到300目。想了解一下生产成本和球磨机的价格。

  • 涂先生 2021-7-12 14:20:22 辽宁锦州

    铅锌矿球磨机,每天处理500吨。

  • 任先生 2021-7-8 10:20:28 河北

    咨询MQG2130和MQY2145这两款球磨机的功率是多少?价格多少钱?磨铁矿入料粒度13毫米,出料要求品位达到66的矿粉。

  • 林先生 2021-7-4 9:34:55 山东

    咨询1557湿式球磨机,处理铜砂,磨到80目。

  • 刘女士 2021-6-30 7:39:00 河北承德

    咨询MQG2736型球磨机处理铁矿石。

  • 尚先生 2021-6-26 10:22:00 新疆

    咨询球磨机处理锑矿,分别需要300和500吨每天的两台。

  • 王工 2021-6-23 11:08:00 湖南郴州

    咨询干式球磨机,处理钨矿尾矿脱水烘干后的物料,想磨到2mm以下,计划一天处理1000吨。

  • 张先生 2021-6-18 17:20:00 云南

    咨询球磨机处理锡矿,磨到200目,处理量500吨每天

  • 韩先生 2021-6-15 15:15:00 海南

    咨询2台型号2130的溢流型球磨机磨矿石
