xcf浮选机工作原理

更新日期:2016-10-12 17:44:29 浏览次数:2212 作者:gao

xcf浮选机工作原理

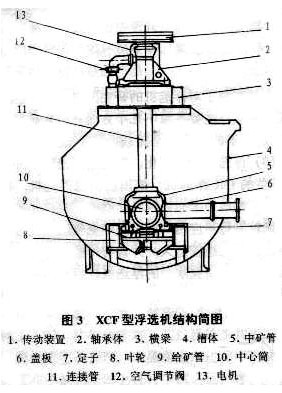

XCF浮选机结构:由“U”形槽体、径向叶片的座式定子、带上下叶片的大隔离盘叶轮、中心筒、圆盘形盖板、轴承体、带有排气孔的连接管、空心主轴以及空气调节阀等组成。深槽型槽体,有开式和闭式量中结构。轴承体有座式和侧挂式,安装在兼作给气管的横梁上。

XCF型充气式浮选机的主要结构组成有槽体、主轴、叶轮、定子、盖板和连接管等。

1.槽体
充气式浮选机的槽体设计为U形,有利于粗重矿粒返回叶轮区进行再循环,避免矿砂堆积、减少矿浆短路现象。

2.主轴
一般充气式浮选机由于压入低压空气,降低了叶轮中心区的负压,使之难以吸浆。因此,设计了具有搅拌区和吸浆区的主轴部件,两区由隔离盘隔开。

3.叶轮
叶轮是浮选机的主要部件,是浮选机设计的关键之一。为了把充气搅拌区和吸浆区分开,叶轮设计成具有被隔离盘分开的上、下叶片。

4.定子
充气式浮选机定子除了使旋转的矿浆径向流动和剪切空气外,还必须使经叶轮下叶片冲入矿浆中的空气不受定子的阻挡,能顺利进入主槽中,而不会通过叶轮上叶片进入吸浆区。

xcf浮选机工作原理

XCF浮选机工作原理:电机通过传动装置以及空心主轴带动叶轮进行高速旋转,叶轮的高速旋转,保证了浮选槽中浆体的机械搅拌作业。从外部给入浮选机的低压气体,通过横梁、空心主轴进入下叶轮腔体中的空气分配装置,空气分配装置的周围一般有许多小孔,气体通过其小孔进入叶轮的下叶片,从而实现了矿浆的充气作业。由于叶轮、中心筒以及盖板的共同作用,叶轮的上叶片附近产生一定的负压,使得中矿产品和给矿矿浆流入中心筒内,并进入了叶轮的上叶片,最终由叶轮的上叶片边缘排出,从而实现了浮选机的吸浆作业。天然可浮性好的矿物,在叶轮下叶片与空气进行充分混合,形成固-气-液三相混合物,形成的混合物,受到气泡的哄抬作用,慢慢上升浮出液面,结束时由浮选机的刮板刮出,形成精矿产品。对于天然可浮性较差的矿物,在叶轮下叶片与空气进行混合时,不能形成固-气-液三相混合物,或者所形成的气泡不足以浮出固体颗粒,因此留在了浮选槽中,形成了尾矿产品。值得注意的是,浮选过程的泡沫层具有二次富集的作用,适当增加泡沫层的厚度,可提高泡沫产品的品位。
