周边传动浓缩机

更新日期:2016-10-20 17:41:50浏览次数:3566作者:gao
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

周边传动浓缩机简介

周边传动式浓缩机主要由圆形浓缩池耙式刮泥机两大部分组成,浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成为澄清水,使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续地刮集到池底中心排矿口排出,而澄清水则由浓缩池上沿溢出。周边传动式浓缩机适用于选矿厂的精矿和尾矿脱水处理,把20-30%的矿浆提高到40-70%左右,该浓缩机广泛用于冶金、化工、煤炭、非金属选矿、环保等行业。浓缩机按传动型式可以分为中心传动式和周边传动式。而周边传动式浓缩机又分为辊轮传动式齿条传动式两类。

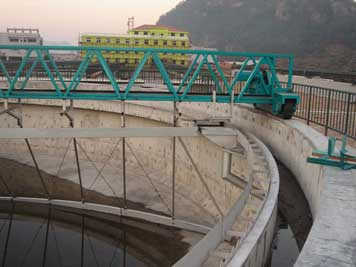

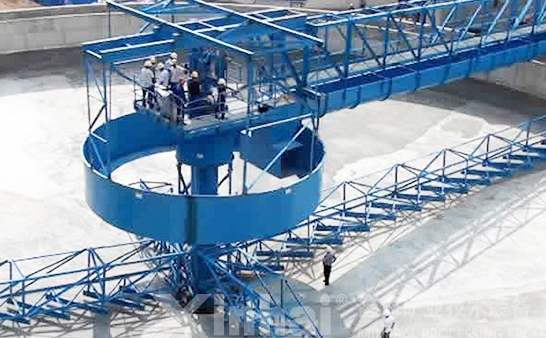

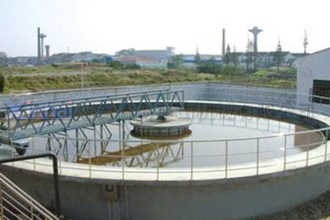

周边传动浓缩机图片

周边传动浓缩机工作原理

在中心支柱上装有环形接点,沿环滑动的集电接点与耙架相连,将电流引入电机,使向电动机供电。周边传动整个传动系统较为简单、运行可靠、费用低,但是周边传动要有足够的摩擦力,对于大直径浓缩机,如果采用钢驱动轮在钢轨上驱动,它的摩擦力不够,易出现打滑现象。普通浓缩机在钢轨内侧加了齿条,利用齿轮齿条传递力矩,但从现场使用情况来看,由于齿轮齿条的制造及安装精度较低,易出现打齿现象,故而维护费用较高。另一种多点胶轮驱动是将胶轮直接与混凝土表面接触,增大了接触面的摩擦力,节省了钢轨轨道及齿条,而且使其故障率降低并节省了维护费用,即使长时间不更换胶轮,效果仍然较好。例如国内有名的烟台鑫海矿山机械产的周边传动式浓缩机正是运用此种原理制造,安全系数高,能耗低,浓缩效果好,被广泛应用。

周边传动浓缩机的驱动动力是来自于周边耙臂上的电机减速机驱动的齿轮,通过齿轮与池边上的圆形齿条啮合传动,进而耙臂带动耙架运动,由耙架上处于一定角度的刮泥板将池底高浓度污泥刮集到中心从而排走。为防止齿轮磨损,支撑齿轮耙臂的还有一个半径略小于圆形齿条的道轨,随着旋转的电机所需电源通过池中心滑环来传递,并起支撑作用。

周边传动浓缩机应用

周边传动式浓缩机驱动装置设有过扭保护机构,当扭矩达到设定值时报警停机,工作更加安全自动。传动装置进行了优化设计,效率更高,外形更趋美观。能进一步分离浓缩污泥中的自由水份,以减少污泥体积,提高污泥浓缩效果,有利于提高沉淀效率。
