球磨机的技术参数可以让客户直观地了解每种规格球磨机的详细情况,进而与自身需求进行对比,可以快速选型。但是,球磨机的分类比较细,同一规格但不同类型的球磨机参数略有差异。这里我们就以2145球磨机为例,分别为您介绍三类不同球磨机的技术参数。
1、格子型2145球磨机
格子型2145球磨机是中型选矿厂中常用的磨矿设备之一,该型号球磨机处理量适中,可广泛用于各种金属、非金属矿物磨矿。
格子型2145球磨机的排矿端装有特殊的格子板,能帮助矿浆强制排矿,提高排矿效率及磨矿效率。该型号球磨机处理量范围是10~50t/h,入料粒度范围<25mm,出料粒度小于0.2~0.3mm,在选矿厂中,多配合螺旋分级机构成磨矿分级系统,在一段磨矿作业中应用,做粗磨。
格子型2145球磨机工作原理:通过传动装置使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断給入物料,其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。出料端有排料格子,球磨机依靠格子板强制排矿,筒体内矿浆面低,减轻矿石过磨,并防止钢球排出。

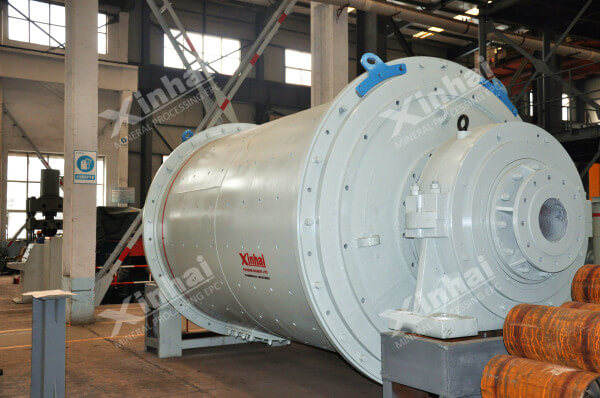

格子型2145球磨机图片:
格子型2145球磨机技术参数表:
类型 | 型号 |
筒体直径 (mm) |
筒体长度 (mm) |
电机型号 |
电机功率 (kw) |
长(mm) | 宽(mm) | 高(mm) |
处理能力 (t/h) |
有效容积 (m3) |
大装球量 (t) |
重量(kg) |
格子型 | MQGg2145 | 2100 | 4500 | JR137-6 | 280 | 10350 | 4253 | 3125 | 10~50 | 13.5 | 23.6 | 52648 |
2、溢流型2145球磨机
溢流型2145球磨机在排矿端无格子板,属于自行排矿,主要依靠前边不断给入的物料对已完成的矿浆施压、推移,使其逐渐向排矿口处移动,直至矿浆高于溢流堰后自动排出。因其排矿方式的不同,该球磨机的处理了相对较弱,但主其磨矿粒度较细,适合二段或细磨作业使用,常配个水利旋流器完成磨矿分级作业。
2145型号溢流球磨机处理量范围是10~45t/h,入料粒度<25mm,出料粒度一般小于0.2mm。
溢流型2145球磨机工作原理:筒体由滚动轴承支承,通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断给入物料,其压力促使筒内物料由给料端向排料端移动,矿浆高出排矿端中空轴的下边缘而自流溢出。
溢流型2145球磨机图片:
溢流型2145球磨机技术参数:
类型 | 型号 |
筒体直径 (mm) |
筒体长度 (mm) |
电机型号 |
电机功率 (kw) |
长(mm) | 宽(mm) | 高(mm) |
处理能力 (t/h) |
有效容积 (m3) |
大装球量 (t) |
重量(kg) |
溢流型 | MQY2145 | 2100 | 4500 | JR148-6 | 310 | 11029 | 4738.6 | 3300 | 据实而定 | 13.5 | 23.8 | 58305 |
3、节能型2145球磨机
节能型2145球磨机之所以节能,是因为它采用国内呼声较高的瓦房店滚动轴承,代替了普通球磨机的滑动轴承,使设备更易于启动。我们知道,对于这种自重较大的大型设备而言,启动瞬间消耗的电能是巨大的,因此,易于启动的球磨机节能效果也是显著的。
除此外,节能型2145球磨机在衬板的设计、大小齿轮的契合度、油雾润滑装置的辅助作用等,都是节能的重要因素。
节能型2145球磨机的处理能力是10~50t/h,入料粒度范围<25mm,出料粒度小于0.2~0.3mm。
节能型2145球磨机工作原理:筒体通过传动机械使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。节能格子型球磨机排矿端装有排矿格子,适合粗磨,可避免过磨,节能溢流型球磨机出料端不设排矿格子,适合细磨和二段磨矿。生产能力上,格子型球磨机占优势,出料粒度上,溢流型球磨机占优势。
节能型2145球磨机图片:
节能型2145球磨机技术参数:
类型 | 型号 |
筒体直径 (mm) |
筒体长度 (mm) |
电机型号 |
电机功率 (kw) |
长(mm) | 宽(mm) | 高(mm) |
处理能力 (t/h) |
有效容积 (m3) |
大装球量 (t) |
重量(kg) |
节能型 | MQYg2145 | 2100 | 4500 | JR137-6 | 280 | 10350 | 3764 | 3083 | 10-45 | 13.5 | 23.6 | 52416 |
以上为您介绍了三类2145球磨机的技术参数,相信您在选型时能够更加得心应手,这里小编还要提醒您,除了参考技术参数表,还要考虑矿石的性质、后续搭配的设备,分别适合哪一类球磨机。如果您有选型上的困扰,可拨打鑫海咨询热线:15311826765。
