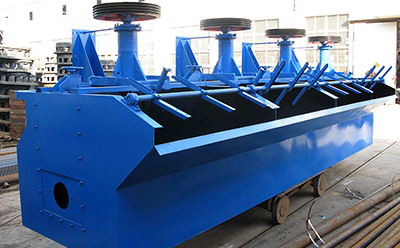

浮选机结构相对简单,其中部件主要有:风管、主轴、套筒、循环筒、调整垫、导向器、盖板、连接筋板、电动机等。由电动机三角代传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。
浮选机大体型号
1.气体析出式浮选机
浮选机类型有机械搅拌式浮选机、充气式浮选机、混合式浮选机或充气搅拌式浮选机、气体析出式浮选机。
2.机械搅拌式浮选机
机械搅拌式浮选机的矿浆的充气和搅拌都是由机械搅拌器来实现的,属于外气自吸式浮选机,充气搅拌器具有类似泵的抽吸特性,既自吸空气又自吸矿浆。
3.充气搅拌式式浮选机
充气搅拌式式浮选机的特点是:1、充气量易于单独调节;2、机械搅拌器磨损小;3、选别指标较好;4、功率消耗低。5、效充气量大;6、内形成一个矿浆上升流。
4.充气式浮选机
充气式浮选机:1、结构特点:无机械搅拌器无传动部件;2、充气特点:充气器充气,气泡大小由充气器结构调整;3、气泡与矿浆混合特点:逆流混合。用途:处理组成简单、品位较高、易选矿石的粗、扫选。浮选柱结构简单、占地面积小、维修方便、操作容易、节省动力。
在选矿行业中,无论是金属还是非金属的选别过程,绝大部分都需要通过浮选工艺来进行选别,而浮选机是浮选工艺必不可少的设备,我们常见的浮选机有多种型号,包括KYF型、XCF型、SF型、BF型等。鑫海浮选机专家为您分别介绍这些常见浮选机各型号的不同特点。
1、JJF型浮选机
JJF型浮选机是参照美国威姆科设计的自吸气式浮选机,主要有两种型号,JJFⅡ型现已发展有十多种规格,并且可与同规格的JJF组成联合机组。该类型浮选机的结构特点是叶轮直径偏小、浅槽、定子带有伞形分散罩,可以隔开泡沫层与矿浆,同时保持泡沫层平稳。
2、KYF型浮选机
KYF型浮选机为充气式浮选机,槽体结构为U形,与芬兰奥托昆普OK型浮选机类似。其突出的特点就是采用了一种新形式的锥形叶轮,其叶片后倾,与离心泵的叶轮相似,矿浆处理量大,能耗低。此外,还设有空气分配器,使空气能均匀分散在叶轮周围,扩大矿浆与空气的接触面积。
3、XCF型浮选机
XCF型浮选机与KYF类似,不同的是在叶轮上方另加一个定子,形成负压区,因此能够自吸矿浆。由于KYF不能自吸矿浆,通常与XCF组成联合机组,XCF用作吸浆槽,KYF用作直流槽。
4、SF型浮选机
SF型浮选机既能自吸空气又可自吸矿浆,其槽体结构前倾,内部结构与普通浮选机相比多设有假底装置,可使矿浆形成上、下双循环,矿浆循环能力强,有利于粗颗粒矿物的漂浮,提高矿物选别效果。SF型浮选机可单独使用,也可用作吸浆槽与JJF型浮选机组成联合机组,
5、BF型浮选机
BF型浮选机是对SF型浮选机的改进,叶轮结构独特,为双锥盘,能够产生强烈的下循环。由于既能自吸空气和矿浆,故可水平配置,中矿返回不需泵。
6、XHF型浮选机
XHF型浮选机为充气型机械搅拌式浮选机,其中XHF为“鑫海浮”三个汉字的第一个拼音字母组成,为烟台鑫海矿机有限公司自主研发的设备,采用两套定子系统,达到较好的空气分散效果,矿物回收率高。该浮选机可自吸矿浆,通常作为吸浆槽与BSF型浮选机组成联合机组。
