浓密机施工方案,浓密机图

更新日期:2016-10-21 13:42:41浏览次数:3822作者:gao
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

浓密机施工方案

浓密机施工方案举例

工程概述

工程的主要内容就是将浓密机吊装到浓密池上。浓密机是应用斜管来增加沉降面积的新型浓缩设备,用于液固混合物的分离过程中的预处理,即浓缩,以提高液固混合物中固体物的含量,减小混合物的体积和下道脱水工序的负荷。

浓缩机主要安装设备包括:桥架、布料桶、传动及提升装置、主转动轴、耙架、刮泥板、斜管支架及斜管、栏杆等。

施工前的准备工作

技术资料准备

为保证顺利施工,保质保量,施工前应组织施工人员认真学习理解图纸及相关的技术资料及规程、规范及安装施工方案,工艺交底。

主要器具及材料准备

各类工艺设备安装所需的主要器具及技术措施、材料按施工方案要求准备齐全。各检测器具按标准检定合格并在规定的使用期内方可使用。

充分熟悉图中各类设备、金属结构件及工艺管道制作安装的有关规范、规程、质量标准等技术文件。

设备基础检查

1.设备基础应有确认基础已进行外观检查并具备安装条件的验证资料。

2.设备基础的尺寸极限偏差和水平度、铅垂度公差符合下表中的规定。

3.设备基础表面及预留孔内应清洁,预埋地脚螺栓(螺纹和螺母)应防护完好。

4.对需作沉降观测的设备基础应有沉降观测记录。

5.基础经检验合格后,应办理中间交工验收手续,同时附基础复测记录,

6.设备开箱应在建设单位有关人员参加下,按下列项目进行检查,并做好记录:

   a.箱号、箱数以及包装情况;

   b.设备名称、型号和规格;

   c.装箱清单、设备技术文件、资料及专用工具;

   d.设备有无缺损件,表面有无损坏和锈蚀等;

   e.其它需要记录的情况。

7.设备及其零部件和专用工具,均应妥善保管,不得使其变形、损坏、锈蚀、错乱或丢失。

施工方案及措施

机械设备安装施工方法及步骤

由于浓密机是厂家解体发送到用户这里的,所以安装浓密机是一个不断组装的过程且要注意安装的先后顺序。

1、搭建平台:在浓密池底部搭建2个3m*3m工作台,高度和浓密池一致用于对接浓密机桥架,材料用φ219无缝钢管8根,200#H型钢8根

2、吊装:浓密机解体为3段,每段重量约为11t,浓密机为30米,吊车小工作半径为20米,所以选用75t汽车吊分3次将3段浓密机桥架吊到浓密池上,3段桥架2个接头分别在2个工作台上

3、桥架组装:将吊至浓密池上的3段桥架进行组装,组装时先将接头的2段桥架用手拉葫芦和千斤顶调至水平,接头间隙合适后上夹板和螺栓,然后再将接头处焊死。

4、将布料桶与桥架链接。

5、安装传动及提升装置。拆除驱动装置的发货支架将提升支座及其上的另部件与驱动装置用螺栓连接为一体,然后用吊车将其吊到桥架上,用螺栓与桥架连接。安装时要注意调整其位置,使驱动中心与浓缩池中心重合并使驱动轴轴线保持铅垂状态。

6、安装主转动轴。主轴分为两段,分别用螺栓连接。

7、安装耙架。将耙架按长短对称的方式与传动轴的固接台连接,另一段用辅组支撑垫起。将耙架的另一端与连接杆连好后,拆除辅组支撑。

8、安装刮泥板。按图纸位置将每一个刮泥板分别于耙架连接(焊接),焊接前要调整刮泥板的高度,并保证一个长耙架的刮板和一个短耙架的刮板在运行过程中能覆盖整个池底。

9、安装斜管支架与斜管。斜管支架的制作与池壁、布料桶要焊牢,焊好后要保证斜管支架上平面水平、四个出气管应均匀分布并与支架焊好。安装斜管及其支架时应在靠近池壁的某一个合适位置留一个约一平方的检修孔。

10、安装栏杆。按图纸位置将栏杆与桥架焊接好。

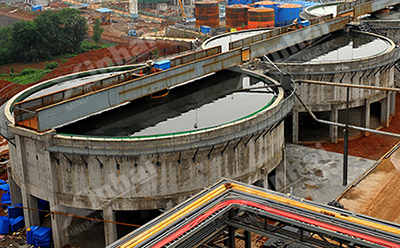

浓密机图

浓密机施工方案

浓密机施工方案

浓密机施工方案

浓密机施工方案

若想详细了解浓密机施工方案以及有关浓密机的信息,尽请咨询鑫海矿业有限公司。
