在线咨询很多选矿项目会遇到这样的状况：前期可研、初步设计图纸逻辑完整，效果图美观，但进入现场施工阶段却漏洞百出。图纸上一处拐角、一处漏画的检修楼梯，落到现场就会演变成返工、停工、额外增加投资。
施工图就是矿山建设落地的“最后一公里”。它的核心作用，是把可行性研究、初步设计已经敲定的技术方案，细化成施工单位、设备生产厂家可以直接照图执行、无需二次解读的全套图纸文件，从源头减少现场变更。
三个设计的区别，一次说清
矿山设计分为可研、初步设计、施工图设计三个递进阶段，三者定位与输出成果各不相同。
可行性研究/方案设计：定方向，回答项目要不要建、经济上划不划算，完成投资测算与风险研判，用于立项、融资审批。
初步设计：搭骨架，确定工艺流程、厂区总平面、主体设备选型，输出项目概算，作为设备招标的依据。
施工图设计：长血肉，细化每一台设备定位、每一根梁、每一条工艺管道、每一处设备基础，图纸深度达到可直接开展施工。
完整交付成果包含：总平面布置图、工艺流程图、设备布置图、建筑结构图、管道仪表P&ID图、全套电气图纸、完整材料清单等。
让选矿厂落地的五个核心要点
想要施工图尽量做到一次落地，需要把握五大核心要点，覆盖从前期条件锁定到可施工性审查全流程。
第一，工艺先行，设备先行。在设备型号、接口尺寸、功率参数没有完成锁定之前，不可以直接启动施工图绘制。设备的地脚尺寸、法兰接口、检修空间，全部会决定土建基础、梁柱、孔洞的定位。以江西萤石项目为例，正式出施工图前，项目组核对完整设备表，逐一确认每台设备的外形、接口、荷载，避免后期土建做完再因设备参数变化大面积修改基础。

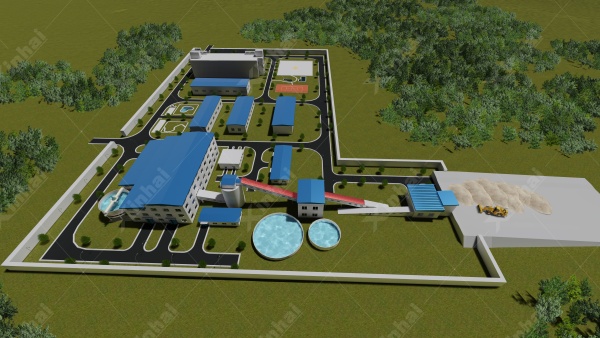

第二，三维协同，开展碰撞检查。采用BIM三维协同模式，从PFD工艺流程图过渡到P&ID管道仪表图，再搭建三维实体模型，整套工作在统一的数据环境内完成。系统自动生成碰撞报告，设计人员过滤无效碰撞条目之后，各专业同步更新模型。同时通过模型白板批注、每周专业审模例会，在虚拟环境提前暴露管线、梁柱、设备干涉，把大量问题消灭在出图之前。
第三，统一各专业接口标准。工艺、土建、电气、给排水各专业要建立统一协同体系，规避“安装图纸有构件，土建图纸没有对应预留”这类图纸脱节问题。选矿厂涉及管线密集、设备荷载复杂，一旦专业接口错位，现场就会出现预留孔洞不对、支架无处生根、电缆桥架与工艺管道互相打架等现实问题。
第四，模块化意识要前置。模块化不能等全部图纸设计完毕之后再拆分。方案初期就要把模块拆分、道路运输限宽限高、现场吊装逻辑纳入考量，统一模块接口，为工厂预制、现场拼装预留条件，这一点对海外项目、工期紧张项目尤其关键。
第五，开展可施工性审查。设计人员要站在施工、运维人员的视角“预演一遍整个施工与检修流程”。仔细核对操作平台、通行楼梯、检修拆卸空间、阀门管件选型材质，画图阶段就要考虑后期工人安装、巡检、设备检修的实际工况，而不只是单纯满足理论工艺逻辑。

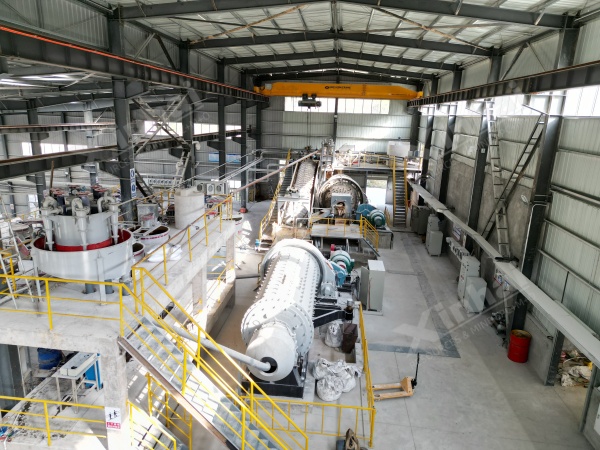

一个真实项目的复盘：江西300t/d萤石选厂
本项目为EPC总承包项目，地点位于江西赣州，项目总工期240天，2023年7月单机试车，9月实现正式投产。项目建设过程中，现场出现6处需要调整优化的地方，很有借鉴意义：
振动筛漏斗采用一体式结构，现场无法拆卸更换筛网，后期改为分体式结构；
圆盘过滤机选型规格偏大，实际运行真空度达不到工况要求，现场拆除两排滤盘适配实际产能；
排矿漏斗直角拐角容易发生堵料，调整为直下式结构；
磨机、搅拌槽区域前期漏设计操作检修平台，现场后期增补；
压滤机土建基础没有匹配翻板机构运动空间，现场将基础抬升20厘米；
安装图纸标注排水沟位置，但土建图纸未同步体现，后期对管路进行改造。
这些现场发生的改动带给我们启示：施工图设计的功夫，不只是线条和尺寸绘制，更在于提前预判矿山现场会遇到的各类工况。
选设计院前，值得问的三个问题
业主在筛选矿山设计合作方的时候，可以重点问清楚这三个问题，帮助甄别设计能力：
碰撞检查怎么做，三维模型协同能够做到什么深度？是简单建模，还是实现P&ID与三维模型数据互通、多专业联合审模？
模块化、标准化设计水平如何，是否可以在设计阶段就考虑运输、吊装、工厂预制需求？
设计团队是否会跟进到现场调试阶段，提供设计交底、现场RFI答疑服务？
FAQ
选矿厂施工图设计包含哪些内容？
包含总平面、工艺、设备布置、建筑结构、管道仪表、电气、给排水、消防等全套图纸，附带设备材料清单、技术说明，文件深度可以直接交付施工单位开展土建、设备安装作业。
施工图设计和可研、初步设计有什么区别？
可研定项目要不要干；初步设计确定工艺、总图、主设备与概算；施工图做细部落地细化，确定每一处基础、管线、构件的尺寸定位，直接用于现场施工。
BIM三维设计对选矿厂有什么实际好处？
实现多专业协同，开展管线设备碰撞检查，提前发现干涉问题，减少现场变更返工；模型可以用于施工模拟、工程量统计，方便各方直观理解选厂布局。
选矿厂建设周期一般多长？
受选厂规模、场地条件、土建工程量、设备制造周期影响，中小型选厂从设计到达产，多数在8‑12个月区间，复杂矿山、海外项目周期会相应拉长。
鑫海能做海外项目的施工图设计吗？
可以。可输出海外FEED、Detail Design阶段图纸，成果适配JORC、NI 43‑101、Valmin国际标准，匹配海外融资、工程建设的规范要求。
结语
一份高质量的选矿厂施工图，核心价值就是把风险化解在图纸阶段，减少现场变更、控制工期与投资。如果您有选矿厂新建、技改的设计需求，欢迎联系鑫海获取选矿试验、可研、初步设计到施工图的全套技术咨询。
