水力旋流器结构

更新日期:2016-10-13 10:27:19浏览次数:4555作者:gao
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

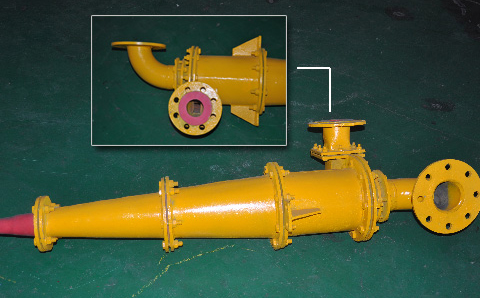

水力旋流器结构

水力旋流器:是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

产品优势:给料口采用渐开线方向给入物料,增大了物料的离心力,提高了分级效果也减轻了进料箱的磨损;采用渐开线方式,可以减轻物料进入旋流器时因突然发散而产生的紊流,浆体在旋流器内部的运行平稳,从而提高旋流器的分离性能,减轻物料对给矿箱的冲击磨损;水力旋流器的柱锥段长度比例及溢流管插入深度合理,分级效率高;用耐磨橡胶做内衬,使用寿命可延长2-4倍;结构设计合理,分级指标较高,指标波动较小。

水力旋流器的工作原理:矿浆在压力作用下经给矿管沿柱体切线方向进入壳体,在壳内做回转运动,矿浆中的粗颗粒(或密度大的颗粒)因受到较大的离心力而进入回转流的外围,并同时随矿浆流向下流动,最终由底部沉砂嘴排出成为沉砂;细颗粒所受离心力较小,处于回转流中心并随液流髑上运动,最后由溢流管排出成为溢流。

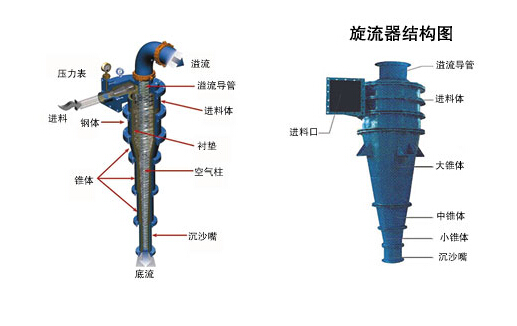

水力旋流器结构

水力旋流器的结构:其下部是一圆锥形壳体,上部连接一圆柱形壳体l,圆柱壳体上口封死,中间有一层底板,底板中央插入一短管溢流管,在底板下部沿圆柱壳面的切线方向连接有给矿管,在底板之上沿壳体切线方向连接有溢流排出管,锥体下端有可更换的沉砂嘴。水力旋流器多用耐磨铸铁制造,为减低壳体内壁的磨损速度,还常用辉绿岩铸石、耐磨橡胶等耐磨材料做衬里。水力旋流器的规格以圆柱体的直径表示。圆锥的锥角可以不同,一般最小为10°、最大为45°。
