旋流器处理能力,分级旋流器价格,旋流器参数

更新日期:2016-10-17 14:15:47浏览次数:3424作者:gao
24小时服务热线 15311826765

如果您有任何的问题,请通过以下方式联系我们,我们将给您更多更好的协助!

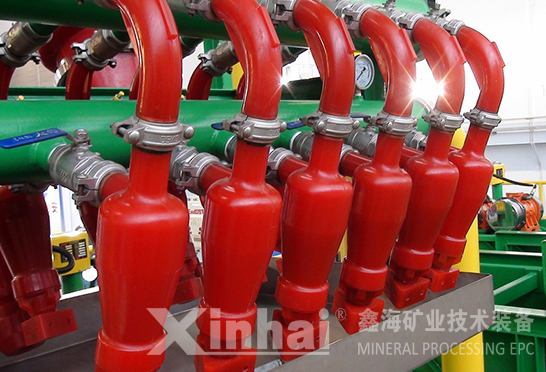

旋流器处理能力

流器处理能力

旋流器的处理能力与给料压力有关,通常最低压头H=9×(旋流器直径),而入料压力则用下列公式计算:
  P=H (7)
式中H——液体压头,m矿浆柱或kg/cm;
   ——悬浮液密度。
   旋流器处A理矿浆能力为:
Q= (8)
式中 Q——旋流器的矿浆处理能力,m/h;
   ——入料口直径,cm;
   ——溢流口直径,cm;
    f——试验确定的系数(在此设计中f为0.75查表获得)。
则有: Q=850×240×0.75=153 m/h

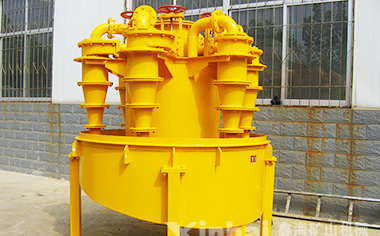

旋流器处理能力

旋流器参数

水力旋流器单元参数包括结构参数和操作参数。

结构参数

(1) 水力旋流器直径:水力旋流器直径主要影响生产能力和分离粒度的大小。一般说来,生产能力和分离粒度随着水力旋流器直径增大而增大。

(2) 入料管直径Di:入料口的大小对处理能力、分级粒度及分级效率均有一定影响。入料管直径增大,分级粒度变粗,其直径与旋流器直径呈一定比例,Di=(0.2- 0.26)D。

(3) 锥体角度:增大锥角,分级粒度变粗,减小锥角,分级粒度变细。一般来说对细粒级物料分级,采用较小锥角的旋流器,通常取10~15°;粗粒级分级和浓缩用旋流器一般采用较大的锥角,通常在20~45°。水力旋流器内的流体阻力随着锥角的增大而增大。在同一进口压力下,由于流体阻力增大,其生产能力要减小。分离粒度随其锥角的增大而增大,总分离效率降低,而底流中混入的细颗粒较少。

(4) 溢流管直径:增大溢流管直径,溢流量增大,溢流粒度变粗,底流中细粒级减少,底流浓度增加。根据筒体直径确定溢流管直径,取值范围Do=(0.2- 0.4)D,溢流管内径是影响水力旋流器性能的一个重要的尺寸,它的变化会影响到水力旋流器所有的工艺指标。当进口压力不变,在一定范围内,旋流器的生产能力近似正比于溢流管直径。

(5) 溢流管插入深度:溢流管插入深度是溢流管插入到旋流器内部一节长度,指的是溢流管底部到旋流器顶盖的距离。减小溢流管插入深度,分级粒度变细;增大溢流管插入深度,分级粒度变粗;通常溢流管插入深度h=(0.3-0.7)D。

(6) 溢流管壁厚:研究表明:溢流管壁厚增加,可以在某种程度上提高旋流器的分离效率,并降低其内部能量损失,而且还能提高水力旋流器的生产能力。

(7) 进料口断面尺寸:进料口的形状和尺寸对其生产能力、分离效率等工业指标有重要的影响。进料口的作用主要是将作直线运动的液流在柱段进口处转变为圆周运动。进料口按照截面形状可以分为圆形和矩形两种。

(8) 底流口直径(d):底流口直径增大,分级粒度变细,底流口直径减小,分级粒度变粗。根据旋流器直径确定底流口直径,取值范围d= (0.15- 0.25)D,底流口是旋流器中易磨损的部位。底流口直径的增大,会使水力旋流器的生产能力相应的增大,但其影响比进料口尺寸及溢流管直径的影响相对来说小一些。

(9) 内表面粗糙度及装配精度:水力旋流器的内表面粗糙度及装配精度对其生产能力、分离效率等性能参数的影响较小,但是在生产实践及研究发现,水力旋流器的内表面内衬鑫海耐磨橡胶,耐磨防腐,比较光滑,将会增大流动阻力,同时分离效率也有所增加,同时采用较粗糙内壁的水力旋流器,其流动阻力将会降低,同时底流量增大。

(10) 进料粘度:分离粒径和进料粘度的平方根成正比,亦即进料粘度的增加会导致分离粒径的增大。水力旋流器的生产能力和分流比也会随着粘度的提高而增加。

(11) 锥比:锥比是底流口直径和溢流口直径之比,是设计旋流器的主要参数,也是操作调整分级指标的重要因素。锥比大,分级粒度小,锥比小,分级粒度大;锥比取值范围在0.35~0.65),由于溢流口直径是不可调参数,所以在生产中主要通过更换不同的底流口来选择适宜的锥比。

操作参数

(1) 入料压力:入料压力是旋流器工作的重要参数。提高入料压力,可以增大矿浆流速,物料所受离心力增大,可以提高分级效率和底流浓度,但通过增大压力来降低分级粒度收效甚微,动能消耗却大幅度增加,旋流器整体特别是底流嘴磨损更加严重。处理粗物料时采用低压力(0.05~0.1MPa) 操作,处理细粒及泥质物料时采用高压力 (0.1~0.3MPa) 操作。

(2) 入料量:增大入料量,分级粒度变粗,减小入料量,分级粒度变细。

(3) 浓度:当旋流器尺寸和压力一定时,入料浓度对溢流粒度及分级效率有重要影响。入料浓度高,流体的粘滞阻力增加,分级粒度变粗,分级效率降低。实践表明,分级粒度为0.074mm时,入料浓度以10%~20%为宜。

(4) 入料粒度:入料粒度的变化会明显地影响水力旋流器的分级效果。在其它参数不变时,入料中小于分级粒度的物料含量少时,则底流中的细粒含量少,浓度高,而溢流中的粗颗粒含量增加,旋流器的分级效率下降;当入料中接近分级粒度的物料多时,则底流中的细粒物料多,溢流中的粗粒物料多,分级效果下降。

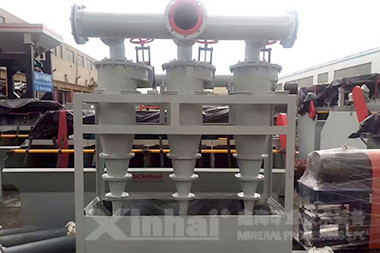

旋流器处理能力

分级旋流器价格:

鑫海矿装是一家专业生产矿山设备的公司,其生产的分级浓缩设备XC系列的水力旋流器无论是质量还是服务都是较好。由于某些客户的原料处理量和处理粒度的限制,使得这些客户需要利用型号较小的水力旋流器对待处理物料进行分级或浓缩处理。鑫海矿装生产的水力旋流器价格合理,质量保证,品种多样,欢迎大家前来选购。鑫海矿装是您购买矿山器械可靠的选择。
